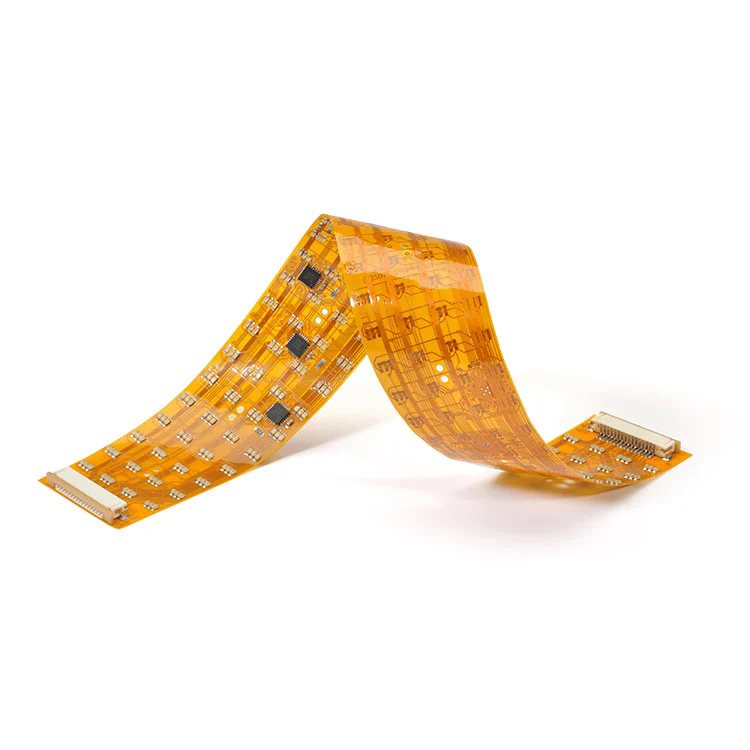

Flexible Leiterplatten(FPC-Leiterplatten) sind eine Innovation, die die Struktur moderner Elektronik verändert hat, indem sie flexible, leichte und hochdichte Schaltkreisverbindungen ermöglicht. Im Gegensatz zu herkömmlichen starren Leiterplatten bestehen FPC-Leiterplatten aus flexiblen Basismaterialien wie Polyimid (PI) oder Polyester (PET), die sich biegen, falten oder verdrehen können, ohne den Stromkreis zu unterbrechen. Diese einzigartige Eigenschaft ermöglicht es Designern, kleinere, dünnere und dynamischere Produktstrukturen zu erreichen.
FPC-Leiterplatten werden häufig in tragbaren Geräten, medizinischen Instrumenten, Automobilsystemen, Smartphones und industriellen Steuerungssystemen verwendet. Ihre Flexibilität und überlegene Leistung machen sie zu einer entscheidenden Grundlage für die Entwicklung kompakter und multifunktionaler Elektronik.
Zu den Hauptmerkmalen von FPC-Leiterplatten gehören:
Leicht und dünn: Die Dicke kann nur 0,1 mm betragen und eignet sich daher für miniaturisierte elektronische Geräte.
Hohe Zuverlässigkeit: Flexible Kupferkreise reduzieren Verdrahtungsfehler und verbessern die allgemeine Signalintegrität.
Hitze- und Chemikalienbeständigkeit: Das Polyimidsubstrat gewährleistet eine stabile Leistung in rauen Umgebungen.
Hervorragende dynamische Biegefähigkeit: Geeignet für Geräte mit beweglichen oder klappbaren Teilen.
Im Wesentlichen ermöglicht die FPC-Leiterplatte eine perfekte Mischung aus Funktionalität, Haltbarkeit und Flexibilität und unterstützt die Designfreiheit, die von der nächsten Generation elektronischer Innovationen gefordert wird.
Das Funktionsprinzip einer FPC-Leiterplatte liegt in ihrem Schichtaufbau, der es ermöglicht, leitfähige Kupferbahnen auf eine flexible Isolierfolie zu drucken. Die Struktur besteht im Allgemeinen aus:
Basismaterial (Substrat): Polyimid (PI) oder PET-Folie, die mechanische Flexibilität und Isolierung bietet.
Klebeschicht: Verklebt die Kupferfolie mit dem Substrat (kann klebend oder klebefrei sein).
Kupferfolie: Leitfähige Schicht zur Stromübertragung.
Abdeckfolie: Schützt den Schaltkreis vor Umweltschäden und sorgt für Isolierung.
Verstärkungsschicht (optional): Verstärkt Anschlussbereiche oder Montagepunkte.
Nachfolgend finden Sie eine detaillierte Tabelle mit einer Zusammenfassung der wichtigsten technischen Spezifikationen, die üblicherweise bei der professionellen Herstellung von FPC-Leiterplatten verwendet werden:
| Parameter | Spezifikation | Beschreibung |
|---|---|---|
| Grundmaterial | Polyimid (PI) / PET | Flexibles und hitzebeständiges Trägermaterial |
| Kupferdicke | 1/3 Unze – 3 Unze | Bestimmt die Strombelastbarkeit |
| Anzahl der Ebenen | 1 – 6 Schichten | Hängt von der Komplexität der Schaltung ab |
| Mindestlinienbreite/-abstand | 0,05 mm / 0,05 mm | Definiert die Genauigkeit der Schaltungsdichte |
| Oberflächenbeschaffenheit | ENIG, OSP, HASL, Immersionssilber | Gewährleistet Lötbarkeit und Korrosionsschutz |
| Biegeradius | ≥0,5 mm | Zeigt Flexibilität und Haltbarkeit beim Biegen an |
| Betriebstemperatur | -40°C bis +150°C | Geeignet für Umgebungen mit hohen Temperaturen |
| Lötmaske | Gelb, Schwarz, Grün, Transparent | Bietet eine ästhetische und schützende Beschichtung |
| Impedanzkontrolle | ±10 % | Erhält die Stabilität der Signalübertragung |
Diese technischen Parameter wirken sich direkt auf die elektrische Leistung, die mechanische Haltbarkeit und die Produktintegrationseffizienz von FPC-Leiterplatten aus. Die richtige Kombination von Materialien und Design sorgt für eine stabile Signalübertragung auch unter extremen mechanischen Bedingungen.
Wenn es um das PCB-Design für moderne elektronische Geräte geht, bietet FPC PCB im Vergleich zu starren Platinen eine unübertroffene Vielseitigkeit und Zuverlässigkeit. Die Gründe für die wachsende Beliebtheit liegen in drei wesentlichen technischen Vorteilen:
Mit FPC-Leiterplatten können Ingenieure dreidimensionale Verbindungen herstellen, indem sie die Platine biegen und falten, um sie an komplexe Gerätegeometrien anzupassen. Diese Funktion reduziert den Platzbedarf erheblich und ermöglicht die Entwicklung dünnerer, leichterer und ergonomischerer Geräte – unverzichtbar für Smartphones, Kameras und medizinische Wearables.
Durch weniger Lötstellen und Anschlüsse reduzieren FPC-Leiterplatten das Risiko von losen Verbindungen und Signalstörungen. Sie zeichnen sich durch eine hohe Vibrationsfestigkeit aus und eignen sich daher ideal für Anwendungen in der Automobil- und Luft- und Raumfahrtindustrie, bei denen eine gleichbleibende Leistung von entscheidender Bedeutung ist.
Die Gleichmäßigkeit der Kupferleiterbahnen und das kontrollierte Impedanzdesign tragen dazu bei, die Signalintegrität bei hohen Frequenzen aufrechtzuerhalten. Dies ist besonders wichtig bei Hochgeschwindigkeitskommunikationssystemen, IoT-Modulen und fortschrittlichen Sensoren.
Vereinfacht die Montage und reduziert Verdrahtungsfehler.
Bietet eine hervorragende Wärmeableitungsleistung.
Ermöglicht leichte und miniaturisierte elektronische Baugruppen.
Unterstützt die automatisierte Produktion mit hohen Ausbeuteraten.
Unterhaltungselektronik: Smartphones, Tablets, faltbare Displays, Kameras.
Medizinische Geräte: Herzschrittmacher, diagnostische Bildgebungssysteme, Biosensoren.
Automobilelektronik: Instrumententafeln, LED-Beleuchtung, Airbagsysteme.
Industrielle Automatisierung: Bedienfelder, Roboterarme und intelligente Sensoren.
Durch die Integration dieser Fähigkeiten sind FPC-Leiterplatten nicht nur eine technologische Komponente, sondern ein strategischer Designvorteil, der Produktinnovation und Wettbewerbsfähigkeit in der heutigen Elektronikfertigung definiert.
Die Auswahl des richtigen FPC-Leiterplattenlieferanten ist für die Erzielung einer stabilen Produktleistung und langfristigen Zuverlässigkeit von entscheidender Bedeutung. Berücksichtigen Sie bei der Bewertung eines Herstellers die folgenden Aspekte:
Stellen Sie sicher, dass der Hersteller mit modernen Laserbohrmaschinen, Präzisionsätzsystemen und automatischer optischer Inspektion (AOI) ausgestattet ist, um Maßgenauigkeit und Konsistenz zu gewährleisten.
Hochwertige FPC-Leiterplatten sind auf zertifizierte Materialien wie Polyimidfolien von Dupont™ oder Panasonic™ in Kombination mit hochreinen Kupferfolien angewiesen. Strenge Qualitätskontrollprozesse wie die Einhaltung der IPC-Klasse 3 und die ISO 9001-Zertifizierung sind Indikatoren für die Fertigungszuverlässigkeit.
Ein professioneller Lieferant sollte umfassende technische Unterstützung bieten – vom Entwurf des Schaltungslayouts in der Frühphase bis hin zur Impedanzsimulation, dem Prototyping und der Massenproduktion – und sicherstellen, dass das Endprodukt sowohl Leistungs- als auch Kostenanforderungen erfüllt.
Zuverlässige FPC-Leiterplatten durchlaufen mehrere Testprozesse, darunter:
Elektrische Prüfung (E-Test) zur Erkennung von Unterbrechungen/Kurzschlüssen.
Biege- und Biegetests zur Bestätigung der mechanischen Haltbarkeit.
Thermoschock- und Alterungstests für Umweltbeständigkeit.
Mikroskopische Prüfung auf Spurengleichmäßigkeit und Haftungsqualität.
Durch die Wahl eines erfahrenen und zertifizierten Lieferanten können Sie Produktionsrisiken erheblich reduzieren, die Zuverlässigkeit verbessern und die Markteinführungszeit optimieren.
F1: Was ist der Unterschied zwischen FPC-Leiterplatten und starren Leiterplatten?
A1: Der Hauptunterschied liegt in der Flexibilität und Struktur. FPC-Leiterplatten verwenden flexible Materialien wie Polyimid, die Biegen und Falten ermöglichen, während starre Leiterplatten aus massiven FR-4-Substraten hergestellt werden. FPC-Leiterplatten eignen sich ideal für kompakte oder bewegliche Geräte, während starre Leiterplatten für statische und große Strukturen verwendet werden.
F2: Können FPC-Leiterplatten Hochstromanwendungen bewältigen?
A2: Ja, mit der richtigen Kupferdicke und dem richtigen Wärmemanagement können FPC-Leiterplatten hohe Ströme effektiv bewältigen. Mehrschichtige FPCs mit verstärktem Kupfer können hohen Belastungen in Automobilen, Leistungsmodulen und industriellen Steuerungssystemen standhalten.
In einer Zeit, in der Flexibilität, Zuverlässigkeit und Präzision den technologischen Fortschritt bestimmen, spielen FPC-Leiterplatten eine unersetzliche Rolle bei der Stromversorgung der nächsten Generation elektronischer Geräte. Ihre Fähigkeit, leichte Struktur, Hochgeschwindigkeitsleistung und Designanpassungsfähigkeit zu kombinieren, macht sie zu einem Eckpfeiler der Innovation in verschiedenen Branchen – von der Unterhaltungselektronik bis zur Medizintechnik und darüber hinaus.
BeiFanwayWir sind auf die Bereitstellung maßgeschneiderter FPC-Leiterplattenlösungen spezialisiert, die den anspruchsvollsten Industriestandards entsprechen. Mit fortschrittlichen Fertigungsanlagen, strengen Qualitätsprüfungen und der Verpflichtung zur Kundenzufriedenheit stellt Fanway sicher, dass jeder flexible Schaltkreis Spitzenleistung und langfristige Haltbarkeit liefert.
Wenn Sie Hochleistungselektronik entwickeln und einen zuverlässigen FPC-PCB-Partner suchen, zögern Sie nichtKontaktieren Sie unsHeute. Das Engineering-Team von Fanway bietet fachkundige Beratung, Designunterstützung und Produktionsdienstleistungen aus einer Hand, um Ihre innovativen Ideen zum Leben zu erwecken.
-
