FR4-Platineist eines der am häufigsten verwendeten Leiterplattensubstrate in der Elektronikindustrie. In diesem umfassenden Artikel untersuchen wir, wofür FR4 PCB steht, wie es hergestellt wird, wo es eingesetzt wird und warum es nach wie vor ein Eckpfeiler für das Design und die Fertigung moderner Elektronik bleibt.
In diesem Artikel werden die Bedeutung von FR4 PCB, seine Eigenschaften, Herstellungsprozesse, Vorteile, Einschränkungen, realen Anwendungen und Vergleiche mit alternativen PCB-Materialien erläutert. Es bietet praktische Einblicke für Ingenieure, Bastler, Einkäufer und Technikbegeisterte. Außerdem finden Sie einen ausführlichen FAQ-Bereich, der häufig gestellte Fragen zu FR4-Leiterplatten beantwortet.

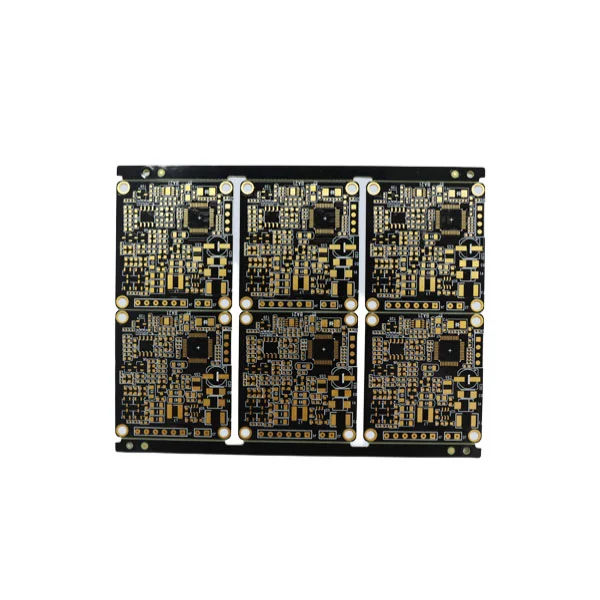

EinFR4-Platinebezieht sich auf eine Leiterplatte, die verwendet wirdFR4als Grundmaterial. FR4 steht für „Flame Retardant 4“, eine Güteklasse für glasfaserverstärktes Epoxidlaminatmaterial. Aufgrund seiner starken mechanischen Festigkeit, seiner hervorragenden elektrischen Isolierung und seiner Fähigkeit, in einem weiten Temperaturbereich zu arbeiten, ist es de facto das Standardsubstrat, das in den meisten elektronischen Geräten verwendet wird.
Der Begriff „PCB“ bezeichnet eine Plattform, die elektronische Komponenten über geätzte Kupferschaltkreise und durchkontaktierte Löcher miteinander verbindet. In Kombination mit FR4 entsteht eine langlebige und zuverlässige Platine, die für alles geeignet ist, von kostengünstiger Unterhaltungselektronik bis hin zu industriellen Steuerungssystemen.
Die Herstellung einer FR4-Leiterplatte umfasst mehrere präzise Schritte, um Konsistenz und Qualität sicherzustellen. Zu den Grundelementen gehören Kupferfolie, FR4-Laminatplatten und eine Reihe von Prozessen, die Rohstoffe in funktionale Leiterplatten umwandeln.
Die Wahl von FR4-Material für die Leiterplattenfertigung bietet eine Reihe von Vorteilen, die es für viele Anwendungen ideal machen. Seine ausgewogene Leistung, Kosteneffizienz und Vielseitigkeit tragen zu seiner breiten Akzeptanz bei.
Bei der Auswahl eines Materials für das PCB-Design bewerten Ingenieure mehrere Schlüsseleigenschaften, die sich auf Leistung und Zuverlässigkeit auswirken. FR4 weist in vielen Kriterien günstige Eigenschaften auf.
| Eigentum | Beschreibung | Typischer Wert/Hinweis |
|---|---|---|
| Dielektrizitätskonstante (Dk) | Zeigt die Fähigkeit der Leiterplatte an, elektrische Energie zu speichern. | ~4,3–4,8 |
| Thermische Stabilität | Fähigkeit, Hitze ohne Qualitätsverlust zu widerstehen. | Bis zu ~130°C |
| Zugfestigkeit | Widerstand gegen mechanische Verformung. | Hoch |
| Flammhemmung | Sicherheit bei Anwendungen, bei denen Brandgefahr besteht. | Erfüllt die UL94 V-0-Einstufung |
| Feuchtigkeitsbeständigkeit | Unverzichtbar für Boards in feuchten Umgebungen. | Gut |
FR4-Leiterplatten sind aufgrund ihrer Vielseitigkeit und Zuverlässigkeit allgegenwärtig. Nachfolgend finden Sie eine Übersicht über Anwendungen, bei denen FR4 eine außergewöhnlich gute Leistung erbringt.
Ingenieure entscheiden sich oft zwischen FR4 und alternativen Materialien wie Polyimid, Rogers oder Metallkernsubstraten. Jedes Material bietet einzigartige Vorteile, die auf spezifische Bedürfnisse zugeschnitten sind.
| Material | Am besten für | Vorteile | Einschränkungen |
|---|---|---|---|
| FR4 | Allgemeine Elektronik | Kostengünstig, stark, zuverlässig | Nicht ideal für Hochfrequenz-HF |
| Polyimid | Flexible Leiterplatten | Hohe Hitzebeständigkeit, flexibel | Höhere Kosten |
| Rogers | Hochfrequenz-HF | Verlustarmer, stabiler Dk | Teuer |
| Metallkern | Power-LED-Anwendungen | Hervorragende Wärmeableitung | Schwer und teuer |
Q:Wofür steht „FR4“ bei PCB?
A:FR4 steht für „Flame Retardant 4“ und bezeichnet ein glasfaserverstärktes Epoxidlaminat, das Feuer widersteht und Leiterplatten strukturelle Festigkeit verleiht.
Q:Warum wird FR4 in der Leiterplattenindustrie so häufig verwendet?
A:FR4 vereint mechanische Festigkeit, elektrische Isolierung, Wärmebeständigkeit und Kosteneffizienz und eignet sich somit für eine Vielzahl elektronischer Anwendungen.
Q:Kann FR4 in Hochfrequenz-HF-Anwendungen verwendet werden?
A:Während FR4 in Schaltkreisen mit niedrigerer Frequenz verwendet wird, erfordern Hochfrequenz-HF-Schaltkreise häufig Materialien wie Rogers, die geringere dielektrische Verluste für eine bessere Signalintegrität aufweisen.
Q:Wie wirkt sich Feuchtigkeit auf FR4-Leiterplatten aus?
A:FR4 weist eine gute Feuchtigkeitsbeständigkeit auf, eine langfristige Einwirkung hoher Luftfeuchtigkeit kann jedoch dennoch die Leistung beeinträchtigen. Schutzbeschichtungen und Schutzschichten tragen dazu bei, dies zu mildern.
Q:Ist FR4 für die Automobilelektronik geeignet?
A:Ja, FR4 wird aufgrund seiner thermischen Stabilität und Haltbarkeit häufig in der Automobilelektronik verwendet. Für extreme Umgebungen können jedoch spezielle Hochtemperaturvarianten gewählt werden.
VerständnisFR4-Platineist für jeden, der mit Elektronikdesign und -fertigung arbeitet oder etwas darüber lernt, von wesentlicher Bedeutung. Seine ausgewogenen Eigenschaften machen es zum Grundmaterial für unzählige Geräte weltweit. Egal, ob Sie Materialien für ein neues Projekt bewerten oder einen Lieferanten auswählen, FR4 bleibt eine zuverlässige Wahl.
