EinSMT-Schabloneist eine der kritischsten, aber oft unterschätzten Komponenten in der modernen Elektronikfertigung. Es bestimmt direkt die Genauigkeit des Lotpastenauftrags, die Komponentenausrichtung und die Gesamtausbeute der Leiterplattenbestückung. In diesem umfassenden Leitfaden wird erläutert, was eine SMT-Schablone ist, wie sie funktioniert, welche verschiedenen Typen und Materialien verfügbar sind und warum sie eine entscheidende Rolle bei der Erzielung einer hochzuverlässigen SMT-Produktion (Surface Mount Technology) spielt.

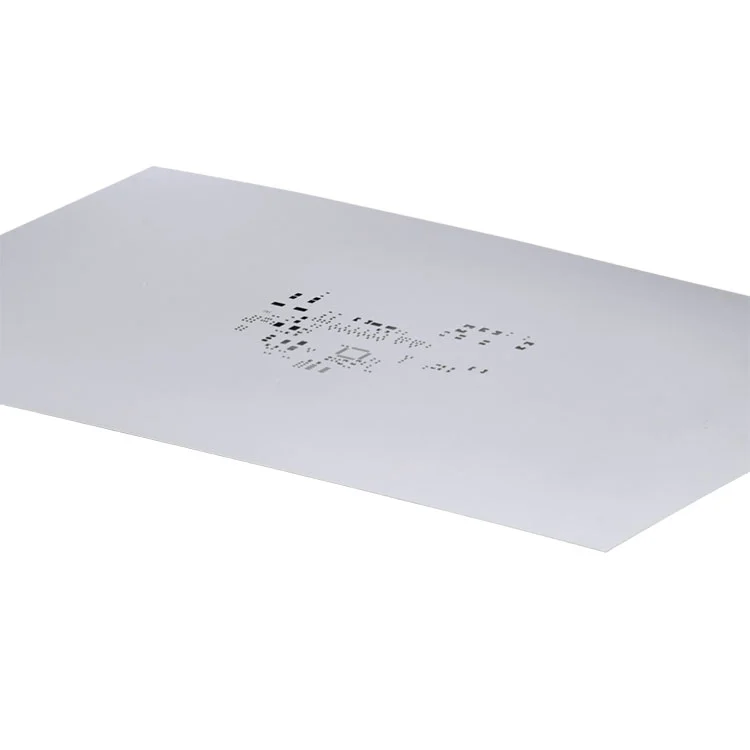

Eine SMT-Schablone ist ein präzisionsgefertigtes Metallblech, das in der Lötpastendruckphase der Oberflächenmontagetechnologie-Montage verwendet wird. Es enthält lasergeschnittene Öffnungen, die genau den Lötpads auf einer Leiterplatte (PCB) entsprechen. Während der Produktion wird Lotpaste auf die Schablonenoberfläche aufgetragen, sodass kontrollierte Pastenmengen durch jede Öffnung gelangen und sich auf den PCB-Pads ablagern können.
Die Genauigkeit dieses Prozesses hat direkten Einfluss auf die Integrität der Lötverbindung, die Genauigkeit der Komponentenplatzierung und die langfristige Produktzuverlässigkeit. Für Hersteller wieShenzhen Fanway Technology Co., LtdSMT-Schablonen sind keine Verbrauchsmaterialien, sondern Präzisionswerkzeuge, die die Prozessstabilität definieren.
Der Lotpastendruckprozess ist für mehr als 60 % der SMT-Fehler verantwortlich, wenn er nicht ordnungsgemäß kontrolliert wird. Eine optimierte SMT-Schablone gewährleistet:
Ohne eine gut gestaltete SMT-Schablone können selbst die fortschrittlichsten Bestückungsmaschinen Druckungenauigkeiten nicht ausgleichen.
SMT-Schablonen werden nach Struktur, Montagemethode und Anwendungsszenario klassifiziert. Zu den häufigsten Kategorien gehören:
Die Materialauswahl wirkt sich direkt auf die Lebensdauer der Schablone, die Druckkonsistenz und die Reinigungseffizienz aus. Das am häufigsten verwendete Material ist Edelstahl aufgrund seiner Haltbarkeit und Oberflächenglätte.
| Material | Vorteile | Typischer Anwendungsfall |
|---|---|---|
| Edelstahl | Hohe Haltbarkeit, glatte Lochwände | Massenproduktion |
| Nickel | Hervorragende Release-Leistung | Fine-Pitch-Komponenten |
| Messing | Niedrigere Kosten | Kurzfristige Nutzung |
Das Schablonendesign ist ein Gleichgewicht zwischen Lotvolumenkontrolle und Pastenfreisetzungseffizienz. Zu den wichtigsten Designfaktoren gehören:
Fortgeschrittene Hersteller mögenShenzhen Fanway Technology Co., LtdBefolgen Sie die IPC-Richtlinien, um eine optimale Pastenübertragungseffizienz und langfristige Prozesswiederholbarkeit sicherzustellen.
| Schablonentyp | Präzision | Kosten | Empfohlenes Volumen |
|---|---|---|---|
| Gerahmt | Sehr hoch | Medium | Großserienproduktion |
| Rahmenlos | Hoch | Niedrig | Produktion mittlerer Stückzahlen |
| Prototyp | Medium | Sehr niedrig | Tests mit geringem Volumen |
SMT-Schablonen werden in zahlreichen Branchen eingesetzt, darunter Unterhaltungselektronik, Automobilelektronik, medizinische Geräte, industrielle Steuerungssysteme und Telekommunikation. Jede Anwendung, die eine präzise Lotpastenauftragung erfordert, ist auf eine ordnungsgemäß konstruierte SMT-Schablone angewiesen.
Aus EEAT-Sicht zeigen SMT-Schablonen:
Wofür wird eine SMT-Schablone verwendet?
Eine SMT-Schablone wird verwendet, um vor der Bauteilplatzierung präzise Lotpaste auf PCB-Pads aufzutragen und so zuverlässige Lötverbindungen zu gewährleisten.
Warum ist die Dicke der SMT-Schablone wichtig?
Die Dicke der Schablone steuert das Lotvolumen; Eine falsche Dicke kann zu unzureichendem Lot oder Überbrückungsfehlern führen.
Welcher SMT-Schablonentyp eignet sich am besten für die Massenproduktion?
Gerahmte SMT-Schablonen eignen sich aufgrund ihrer Stabilität und Wiederholbarkeit am besten für die Massenproduktion.
Wie oft sollte eine SMT-Schablone ausgetauscht werden?
Der Austausch hängt von der Nutzung, der Reinigungshäufigkeit und der Materialqualität ab, aber hochwertige Schablonen können Zehntausende Zyklen überstehen.
Welche Standards leiten das SMT-Schablonendesign?
IPC-7525 und IPC-A-610 sind weithin anerkannte Standards für das Schablonendesign und die Lotpastenanwendung.
