Gedruckte Leiterplatten(PCB) sind das stille Rückgrat der heutigen Elektronik. Egal, ob in einem Smartphone, Automobilsteuerungssystem, medizinischer Scanner oder Luft- und Raumfahrtnavigationsmodul die physikalische und elektrische Grundlage bereitstellen, die alle Komponenten verbindet. Zu verstehen, wie sie arbeiten, beginnt mit der Erkennung der Verschiebung, die sie in die Technologie gebracht haben. Vor PCBs wurde die Verkabelung manuell mit Punkt-zu-Punkt-Verbindungen durchgeführt. Diese Methode war nicht nur anfällig für Fehler, sondern auch eine begrenzte Skalierbarkeit. PCBs löste diese Probleme, indem sie standardisierte und geschichtete Strukturen anbieten, die ein kompaktes Design, die Zuverlässigkeit und die Effizienz der Massenproduktion gewährleisten.
Wie genau funktionieren sie? Im Kern dienen PCB drei primäre Zwecke:
Mechanische Unterstützung- Komponenten vor Ort sichern.
Elektrische Verbindungen- leitende Wege für den Stromfluss bereitstellen.
Signalintegrität- Stellen Sie sicher, dass elektronische Signale mit minimalem Verlust oder Interferenz reisen.
Die Konstruktion beinhaltetSubstratetypischerweise fungieren Faserglas oder andere Materialien, die als Isolierschicht fungieren. Darüber hinaus werden Kupferfolien laminiert, in Wege eingraviert und mit Schutzoberflächen gepackt. Das Endergebnis ist eine akribisch gestaltete Karte, auf der Widerstände, Kondensatoren, Mikrochips und Anschlüsse montiert werden können.
PCBs können je nach Komplexität des Designs einseitig, doppelseitig oder mehrschichtig sein. Mehrschichtige PCBs - manchmal erreicht mehr als 40 Ebenen - sind für fortschrittliche Computer- und Telekommunikationsgeräte von entscheidender Bedeutung, bei denen die Signalrouting -Dichte von entscheidender Bedeutung ist. Sie beinhaltenVias(vertikale Verbindungen), die es Signalen ermöglichen, verschiedene Ebenen durchzuführen und gleichzeitig die Leistungsintegrität aufrechtzuerhalten.
Das Wärmemanagement ist eine weitere entscheidende Rolle von PCBs. Durch die Entwicklung von thermischen Vias, Kühlkörper oder speziellen Kupfergästen stellen die Hersteller sicher, dass empfindliche Komponenten innerhalb sicherer Betriebstemperaturen bleiben. Ohne solche Konstruktionsüberlegungen steigt das Risiko eines Systemversagens erheblich an.
Die Branchen stützen sich auf verschiedene Arten von PCBs, die auf bestimmte Anwendungen zugeschnitten sind. Das Verständnis der Funktionsweise dieser Variationenfunktion liefert Einblicke, warum PCB in der globalen Elektronikherstellung unverzichtbar bleibt.
Einseitige PCBs: Dies sind der einfachste Typ mit Kupferspuren auf nur einer Seite des Boards. Sie sind kostengünstig und sind in Taschenrechnern, Funkgeräten und einfacher Unterhaltungselektronik weit verbreitet.
Doppelseitige PCBs: Mit Kupferspuren auf beiden Seiten ermöglichen sie komplexere Schaltungsdesigns. Komponenten können auf beiden Seiten montiert werden, was die Dichte erhöht.
Mehrschichtige PCBs: Diese Boards umfassen drei oder mehr Schichten von leitfähigem Kupfer und verarbeiten hochkomplexe Anwendungen. Smartphones, fortschrittliche medizinische Geräte und Luft- und Raumfahrtelektronik stützen sich häufig auf diese.
Starre PCBs: Aufbauend auf soliden Substraten bieten sie Stabilität und Haltbarkeit und machen sie in den meisten elektronischen Geräten üblich.
Flexible PCBs: Mit biegbaren Materialien wie Polyimid konstruiert, können sie sich verdrehen und falten, ideal für Wearables und kompakte Elektronik.
Starr-Flex-PCBs: Ein Hybrid, der starre und flexible Bereiche kombiniert und gleichzeitig strukturelle Stabilität und Flexibilität bietet.
Hochfrequenz-PCBs: Mit speziellen Materialien hergestellt, sorgen sie für die Signalgenauigkeit für Anwendungen wie Telekommunikation und Radarsysteme.
Um professionelle Produktparameter klar hervorzuheben, finden Sie hier eine Zusammenfassungstabelle:
| Parameter | Typischer Bereich/Spezifikation | Anwendungsbeispiel |
|---|---|---|

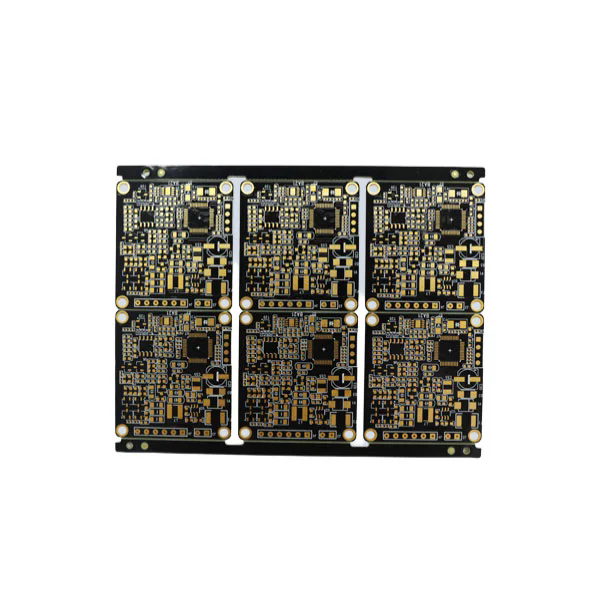

| Grundmaterial | FR4, Polyimid, CEM-1, Rogers | Unterhaltungselektronik, Automobile, HF -Geräte |
| Kupferdicke | 0,5 oz - 6 oz | Power Boards, industrielle Kontrolle |
| Schichtzahl | 1 - 40+ | Von Spielzeug zu Supercomputern |
| Oberflächenbeschaffung | Hasl, Enig, OSP, Eintauchen Silber, Eintauchen | Verbessert die Lötlichkeit, Korrosionsbeständigkeit |
| Minimale Spurenbreite/Abstand | 2 - 4 Mils (fortschrittliche Designs unter 2 mil möglich) | HDI-Geräte mit hoher Dichte (HDI) |
| Betriebstemperatur | -55 ° C bis +150 ° C (spezielle Konstruktionen bis zu 200 ° C +) | Luft- und Raumfahrt, militärische, industrielle Kontrolle |
| Dielektrizitätskonstante (DK) | 2,2 - 4,5 je nach Material | Hochfrequenzsignalübertragung |
| Wärmeleitfähigkeit | 0,25 - 2,0 W/mk (abhängig vom Substrat) | Hitzempfindliche Schaltkreise |
Diese Parameter bestimmen die Leistung, Haltbarkeit und Zuverlässigkeit der einzelnen PCB. Hersteller wählen sorgfältige Spezifikationen auf der Grundlage der Endverbrauchsanforderungen aus. Beispielsweise erfordert ein Automobil -ECU -PCB im Vergleich zu einer einfachen LED -Beleuchtungskarte mit Haushalts -LED -LED -LED -LED -LED.
Die Zuverlässigkeit einer gedruckten Leiterplatte hängt nicht nur vom Design ab, sondern auch von präzisen Herstellungsprozessen. Hochwertige PCBs erfordern eine strikte Einhaltung internationaler Standards wie IPC-A-600 (Akzeptanz von gedruckten Gremien). Der Prozess enthält normalerweise die folgenden Schritte:
Design & Layout- Ingenieure erstellen das Schema und übersetzen sie in Gerber -Dateien, die Kupfermuster, Bohrlöcher und Lötmasken bestimmen.
Substratvorbereitung- FR4 oder ausgewähltes Material wird mit Kupferfolie geschnitten und laminiert.
Bildübertragung und Ätzen- Schaltungsmuster werden gedruckt und unerwünschtes Kupfer wird weggeätzt, sodass leitende Wege hinterlassen wird.
Bohren und Plattieren- Löcher werden für VIAS- und Komponentenleitungen gebohrt und dann nachgelassen, um die Leitfähigkeit zu gewährleisten.
Lötmaskenanwendung- Eine Schutzpolymerschicht wird angewendet, Isolierspuren und Verhinderung von Lötbrücken.
Oberflächenbeschaffung- Hasl (Hot Air Lötchen -Leveling), Enig (elektrololesses Nickel -Eintauchgold) oder andere Oberflächen werden angewendet, um die Lötlichkeit zu verbessern.
Siebdruckdruck- Referenzmarkierungen, Logos und Etiketten werden hinzugefügt.
Elektrische Tests-Fliegende Sonden- oder Fixture-basierte Tests stellt sicher, dass alle Verbindungen gültig sind und es keine Shorts oder offenen Schaltungen gibt.
Endinspektion & Verpackung- Die Boards werden visuell inspiziert, gemessen und entsprechend den Kundenanforderungen verpackt.
Die Zuverlässigkeit wird durch Techniken wie:
ImpedanzkontrolleFür Hochgeschwindigkeitsschaltungen.
WärmeleitpolsterLöten optimieren.
Microvia -TechnologieFür kompakte HDI -PCBs.
Konforme Beschichtungenfür Feuchtigkeit und Staubwiderstand.
Globale Hersteller implementieren ebenfallsQualitätsmanagementsystemewie ISO 9001, ISO/TS 16949 (Automobile) und AS9100 (Luft- und Raumfahrt). Diese gewährleisten eine konsequente Leistung und Einhaltung der anspruchsvollen Branchen.
Die Zukunft von PCBs entwickelt sich mit schnellen technologischen Trends weiter. Aufkommende Anwendungen in5G, AI-gesteuerte Geräte, Elektrofahrzeuge und IoTNachfragetafeln, die dünner, schneller und langlebiger sind. Innovationen umfassen:
HDI (Hochdichte Interconnect) PCBs: Ermöglichen Sie mehr Komponenten in kleineren Räumen, ermöglichen Smartphones und tragbare Technologie.
Eingebettete Komponenten: Integrieren Sie passive und aktive Komponenten direkt in PCB -Ebenen, um Platzeinsparungen zu erhalten.
Metallkern -PCBs: Verwenden von Aluminium- oder Kupferbasen zur verstärkten Wärmeableitung bei LED -Beleuchtung und Leistungselektronik.
Biologisch abbaubare Substrate: Umweltfreundliche PCBs werden auf Nachhaltigkeitsprobleme reagieren.
3D-gedruckte PCB: Flexible Prototyping und maßgeschneiderte Geometrien anbieten.
Da die Branchen höhere Frequenzen, schnellere Geschwindigkeiten und eine bessere Energieeffizienz erfordern, passt sich die PCB -Technologie weiter an. Die Automobilelektronik erfordern beispielsweise zunehmend Boards, die hohe Vibrationen, breite Temperaturbereiche und elektromagnetische Interferenzsteuerung standhalten können. Medizinprodukte stützen sich auf miniaturisierte PCBs, die eine hohe Zuverlässigkeit in lebensrettenden Geräten aufrechterhalten. Telekommunikationsunternehmen investieren in Hochfrequenz-PCBs, um einen minimalen Signalverlust in 5G-Basisstationen sicherzustellen.
Die Auswirkungen dieser Innovationen sind tiefgreifend: bessere Konnektivität, sicherer Transport, fortschrittliche Gesundheitsversorgung und effizienterer Energieverbrauch. Im Wesentlichen beeinflusst die Entwicklung von gedruckten Leiterplatten direkt die Zukunft der globalen Technologieinfrastruktur.
F1: Wie lange dauert eine gedruckte Leiterplatte?
Eine hochwertige PCB kann je nach Nutzungsbedingungen, Materialauswahl und thermischem Management zwischen 10 und 20 Jahre dauern. PCBs für Industrie- und Luft- und Raumfahrtqualität, die mit strengeren Spezifikationen entwickelt wurden, können mit ordnungsgemäßer Wartung noch länger dauern.
F2: Wie wähle ich die richtige PCB für meine Anwendung aus?
Bei der Auswahl des richtigen PCB werden die Betriebsumgebung, die Leistungsanforderungen, die Signalgeschwindigkeit und die physischen Entwurfsbeschränkungen bewertet. Beispielsweise sind flexible PCBs ideal für tragbare Geräte, während mehrschichtige Starrplatten für Hochgeschwindigkeitsdatenverarbeitungssysteme besser sind. Die Beratung mit einem erfahrenen Hersteller gewährleistet optimale Material- und Designentscheidungen.
Gedruckte Leiterplatten sind die versteckte Kraft hinter der modernen Technologie, die sicherstellen, dass Geräte funktional, zuverlässig und effizient bleiben. Von den grundlegenden einschichtigen Entwürfen von Verbrauchergeräten bis hin zu den ausgeklügelten mehrschichtigen Strukturen in Luft- und Raumfahrt- und medizinischen Geräten entwickeln sich die PCBs weiterentwickelt und passen sich an neue Herausforderungen an.
BeiFanwayWir kombinieren fortschrittliche Technologie, strenge Qualitätsstandards und Branchenkompetenz, um PCBs zu liefern, die den verschiedenen globalen Anforderungen entsprechen. Wenn Sie nach einem vertrauenswürdigen Partner suchen, der Ihre Elektronikherstellungsbedürfnisse unterstützt,Kontaktieren Sie unsHeute und entdecken Sie, wie wir Ihre Innovation mitwirken können.
