Der unaufhörliche Trend hin zu kleineren, schnelleren und leistungsstärkeren elektronischen Geräten hat zu bedeutenden Innovationen in der Leiterplattentechnologie geführt. High-Density Interconnect (HDI)-Leiterplatten sind zur Grundlage für die modernste Elektronik von heute geworden – von Smartphones und Wearables bis hin zu Sicherheitssystemen für Kraftfahrzeuge und medizinischen Implantaten. Wir untersuchen, was ausmachtHDI-LeiterplatteEs unterscheidet sich von herkömmlichen Boards, welche Schlüsseltechnologien beteiligt sind und wieFanway's Fertigungskapazitäten unterstützen die Produktion dieser komplexen, hochzuverlässigen Platinen. Wir untersuchen die Designüberlegungen, Materialauswahl und Qualitätsstandards, die die moderne HDI-Fertigung definieren.
Die Entwicklung der PCB-Technologie
Die Leiterplatte ist die Grundlage nahezu jedes elektronischen Geräts. Da Geräte immer leistungsfähiger und kompakter werden, sind die Anforderungen an Leiterplatten dramatisch gestiegen. Standard-Leiterplatten mit durchkontaktierten Bauteilen und breiteren Leiterbahnen reichen für viele moderne Anwendungen nicht mehr aus. Der Bedarf an höherer Komponentendichte, schnelleren Signalgeschwindigkeiten und reduzierten Formfaktoren hat die Einführung der High-Density-Interconnect-Technologie vorangetrieben.
HDI-Leiterplatten erreichen eine höhere Verdrahtungsdichte pro Flächeneinheit durch eine Kombination aus feineren Linien und Abständen, kleineren Durchkontaktierungen und höheren Verbindungspaddichten. Diese Platinen ermöglichen die Integration von mehr Funktionalität auf kleinerem Raum – eine Voraussetzung für Anwendungen, die von der 5G-Kommunikationsinfrastruktur über medizinische Diagnosegeräte bis hin zu fortschrittlichen Fahrerassistenzsystemen in Fahrzeugen reichen.
Fanway-Technologieist ein in China ansässiger Anbieter elektronischer Fertigungsdienstleistungen mit über 12 Jahren Erfahrung in der Herstellung, Montage und Prüfung von Leiterplatten. Das Unternehmen bietet End-to-End-Lösungen vom PCB-Layout und -Design bis zur Lieferung des fertigen Produkts. Dieser Artikel bietet einen objektiven Blick auf die HDI-PCB-Technologie, die damit verbundenen Herstellungsprozesse und die Fähigkeiten, die Fanway zu einem Partner für Kunden machen, die Verbindungslösungen mit hoher Dichte benötigen.

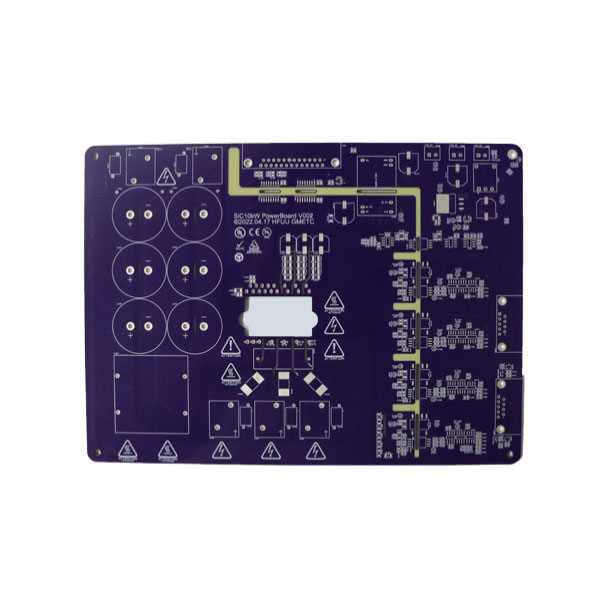

Was zeichnet HDI-Leiterplatten aus?
HDI-Leiterplatten unterscheiden sich von herkömmlichen Leiterplatten durch mehrere Hauptmerkmale, die eine höhere Komponentendichte und eine bessere elektrische Leistung ermöglichen.
Feinere Leiterbahnbreiten und Abstände
HDI-Platinen können Leiterbahnbreiten und Abstände von nur 2,5 mil (0,0635 mm) oder sogar weniger erreichen. Dies ermöglicht mehr Routing in einem bestimmten Bereich und ermöglicht den Anschluss von Komponenten mit hoher Pinzahl wie BGAs (Ball Grid Arrays), ohne dass mehrere Schichten oder übergroße Platinen erforderlich sind.
Mikrovias
Im Gegensatz zu herkömmlichen Durchgangslöchern, die durch die gesamte Platinendicke verlaufen, handelt es sich bei Mikrovias um Durchkontaktierungen mit kleinem Durchmesser – typischerweise weniger als 150 μm –, die benachbarte Schichten verbinden. Die geringere Größe ermöglicht mehr Durchkontaktierungen in einem bestimmten Bereich und reduziert den Platzbedarf der Durchkontaktierung selbst.
Blinde und vergrabene Vias
Blind Vias verbinden eine Außenschicht mit einer Innenschicht, ohne die gesamte Platine zu durchdringen. Vergrabene Vias verbinden innere Schichten, ohne die Außenflächen zu erreichen. Diese Via-Typen ermöglichen komplexere Verbindungen, ohne Platz auf den äußeren Schichten zu beanspruchen.
Dünnere dielektrische Materialien
Die Isolierschichten zwischen den Kupferschichten sind bei HDI-Platinen dünner, was zu einer geringeren Gesamtdicke der Platine und einer verbesserten Signalintegrität durch kürzere Signalwege beiträgt.
Zusammengenommen ermöglichen diese Funktionen eine erhebliche Reduzierung der Platinengröße – manchmal bis zu 60 % im Vergleich zu herkömmlichen Designs – bei gleichzeitiger Beibehaltung oder Verbesserung der elektrischen Leistung.
HDI-PCB-Klassifizierung und Komplexitätsstufen
Nicht alle HDI-Boards sind gleich. Die Komplexität eines HDI-Designs wird typischerweise nach der Anzahl der Aufbauschichten und den beteiligten Via-Strukturen kategorisiert.
Das „N“ in der Strukturnotation steht für die Anzahl der Kernschichten. Platinen mit höherer Komplexität erfordern ausgefeiltere Herstellungsprozesse und eine strengere Prozesskontrolle.
Fanwayhat Fertigungskapazitäten entwickelt, um ein breites Spektrum an HDI-PCB-Anforderungen zu unterstützen. Die folgende Tabelle fasst die wichtigsten verfügbaren Funktionen zusammen.
Fähigkeit
Reichweite
Anzahl der Ebenen
1 – 108 Schichten
Dicke der fertigen Platte
0,2 mm – 10,0 mm
Maximale Panelgröße
610 mm × 1200 mm
Fertige Kupferdicke
0,5 Unzen – 12 Unzen
Mindestlinienbreite/-abstand
2,5 Mio. / 2,5 Mio
Mindestgröße des fertigen Lochs
0,1 mm
Maximales Seitenverhältnis
25:1
Toleranz der Impedanzkontrolle
±10 %
Das Unternehmen bietet außerdem eine Reihe von Oberflächenveredelungen an, darunter HASL (LF), ENIG (Immersion Gold), Immersion Tin, Immersion Silver, OSP und Goldfinger, sodass Kunden die geeignete Veredelung für ihre spezifische Anwendung und Umgebungsanforderungen auswählen können.
Qualitäts- und Zertifizierungsstandards
HDI-Leiterplatten werden typischerweise in Anwendungen eingesetzt, bei denen Zuverlässigkeit von entscheidender Bedeutung ist.Fanwayverfügt über mehrere Qualitätszertifizierungen, die sein Engagement für die Einhaltung internationaler Standards widerspiegeln.
• ISO 9001:2015– Zertifizierung des Qualitätsmanagementsystems.
• IATF 16949:2016– Qualitätsmanagementstandard der Automobilindustrie.
• ISO 13485:2016– Zertifizierung des Qualitätsmanagementsystems für Medizinprodukte.
Das Unternehmen hält sich außerdem an die IPC-Standards, darunter IPC-A-600G für die Akzeptanz von Leiterplatten und IPC-6012 für die Leistungsspezifikation von starren Leiterplatten. Die Produktion von HDI-Leiterplatten ist nach IPC-Standards der Klassen 2 und 3 möglich, wobei Klasse 3 die höchste Stufe für geschäftskritische Anwendungen darstellt.
Die Umweltkonformität umfasst die UL-Sicherheitszertifizierung, die RoHS-Konformität zur Beschränkung gefährlicher Substanzen und die REACH-Konformität mit Chemikalien.
Häufig gestellte Fragen
F: Was ist der Unterschied zwischen einer Standard-Leiterplatte und einer HDI-Leiterplatte?
A: HDI-Leiterplatten zeichnen sich durch feinere Leiterbahnbreiten (bis zu 2,5 mil), kleinere Durchkontaktierungen (Mikrovias unter 150 μm) und eine höhere Verbindungspaddichte aus. Sie ermöglichen kompaktere Designs mit besserer Signalintegrität im Vergleich zu Standard-Leiterplatten.
F: Was sind Microvias und warum sind sie wichtig?
A: Microvias sind Durchkontaktierungen mit kleinem Durchmesser, typischerweise weniger als 150 μm, die benachbarte Schichten verbinden. Ihre geringere Größe ermöglicht eine höhere Routing-Dichte und reduziert den Platzbedarf der Via-Struktur.
F: Wie viele Schichten kann Fanway maximal für HDI-Leiterplatten produzieren?
A: Fanway kann HDI-Leiterplatten mit bis zu 108 Schichten herstellen, abhängig von den Designanforderungen und der Materialauswahl.
F: Welche Zertifizierungen besitzt Fanway für die HDI-Leiterplattenproduktion?
A: Fanway verfügt über die Zertifizierungen ISO 9001:2015, IATF 16949:2016 und ISO 13485:2016. Das Unternehmen hält sich außerdem an die IPC-Standards und hält die UL-, RoHS- und REACH-Konformität ein.
F: Welche Oberflächenveredelungen sind für HDI-Leiterplatten verfügbar?
A: Zu den verfügbaren Ausführungen gehören HASL (LF), ENIG (Immersion Gold), Immersion Tin, Immersion Silver, OSP und Goldfinger. Die Wahl hängt von den Lötanforderungen und Umgebungsbedingungen der Anwendung ab.
Abschluss
HDI-LeiterplatteTechnologie ist für moderne elektronische Geräte, die eine höhere Funktionalität in kleineren Formfaktoren erfordern, unverzichtbar geworden. Die Kombination aus feineren Leiterbahnen, Mikrovias und fortschrittlichen Materialien ermöglicht Designs, die mit herkömmlicher PCB-Technologie nicht möglich wären.
Fanwaybietet einen umfassenden Satz an HDI-Leiterplattenfertigungsfunktionen mit Lagenzahlen von bis zu 108, minimalen Leiterbahnbreiten von 2,5 mil und Unterstützung für eine Reihe von Hochfrequenz- und Hochgeschwindigkeitsmaterialien. Die Qualitätszertifizierungen des Unternehmens – darunter ISO 9001, IATF 16949 und ISO 13485 – spiegeln sein Engagement wider, die Anforderungen von Automobil-, Medizin- und anderen anspruchsvollen Anwendungen zu erfüllen.
Mit Rapid-Prototyping-Optionen und kostenloser DFM-Analyse bietet Fanway praktische Unterstützung für Kunden, die neue HDI-Designs entwickeln. Wenn Sie einen zuverlässigen Partner für Ihr Projekt suchen, laden wir Sie einKontaktFanwayHeute. Das technische Team kann Designberatung, Materialempfehlungen und wettbewerbsfähige Preise anbieten, die auf Ihre spezifischen Anforderungen zugeschnitten sind. Kontaktieren Sie uns über die Website des Unternehmens oder per E-Mail, um das Gespräch zu beginnen.
