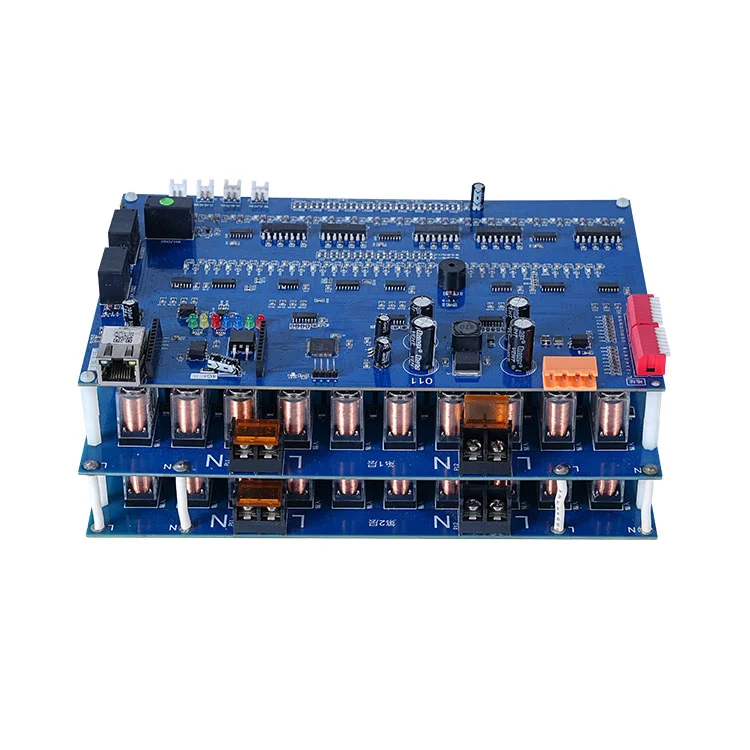

FanwaySMT-Leiterplattenbestückungliefert eine praktische Produktionsleistung, die über die theoretische Bestückungsgeschwindigkeit hinausgeht. Die tatsächliche Effizienz wird durch Platinendesign, Komponenten, Inspektion und Lieferkette in der Elektronikfertigung beeinflusst.
Im Bereich der Elektronikfertigung wird die Bestückungsgeschwindigkeit häufig theoretisch angegeben. Die tatsächliche Leistung hängt jedoch von der Komplexität der Platine, dem Komponentenmix, den Inspektionszyklen und sogar der Stabilität der Lieferkette ab. Aus diesem Grund müssen CPH-Metriken (Komponenten pro Stunde) innerhalb eines umfassenderen Produktionssystems und nicht als isolierte Zahl verstanden werden.
In der heutigen Elektronikproduktionslandschaft werden Leiterplattenmontagelinien nicht mehr ausschließlich nach der Spitzengeschwindigkeit der Maschine bewertet. Stattdessen werden sie am anhaltenden Durchsatz unter Qualitätseinschränkungen gemessen.
Eine Hochgeschwindigkeits-Bestückungsmaschine mag mit extrem hohen theoretischen Bestückungsraten werben, aber die tatsächliche Produktionsleistung wird bestimmt durch:
- Variation der Komponentengröße (01005 bis große BGAs)
- Anforderungen an die Platzierungsgenauigkeit
- Inspektionspausen (SPI, AOI, Röntgen)
- Umrüstzeit zwischen Produktläufen
- Programmieroptimierung und Feeder-Setup
Dies bedeutet, dass es sich bei „Komponenten pro Stunde“ um einen dynamischen Bereich und nicht um einen festen Wert handelt.
Die meisten modernen SMT-Systeme arbeiten auf Maschinenebene auf der Basis von Komponenten pro Minute (CPM). Bei der Skalierung auf eine vollständige Linie arbeiten mehrere Maschinen parallel, was bedeutet, dass der Durchsatz gebündelt, aber auch durch Engpässe wie Inspektionsstationen und Reflow-Ausgleich eingeschränkt wird.
In der Praxis kann ein einzelner fortschrittlicher Bestückungskopf unter idealen Bedingungen mehr als Zehntausende Bestückungen pro Stunde durchführen, eine vollständige Leiterplattenmontagelinie muss jedoch die Synchronisation zwischen mehreren Phasen berücksichtigen.
Eine moderne SMT-Linie ist keine einzelne Maschine, sondern ein koordiniertes Ökosystem. Typische Phasen sind:
- Lotpastendruck (SPI-Verifizierung)
- Hochgeschwindigkeits-Bestückung von Bauteilen
- Reflow-Löten
- Optische und strukturelle Inspektion (AOI/Röntgen)
- Funktionstest
Jede Stufe beeinflusst den effektiven Durchsatz des gesamten Systems. Auch wenn die Bestückung extrem schnell erfolgt, sorgen nachgeschaltete Prüf- und Korrekturschleifen für Stabilität und reduzieren die Fehlerausbreitung.
Einer der wichtigsten Faktoren, die den Durchsatz beeinflussen, ist die Bildverarbeitungskorrektur. Fortschrittliche SMT-Systeme nutzen die optische Ausrichtung in Echtzeit, um die Position der Komponenten vor der Platzierung zu korrigieren.
Dies ermöglicht moderneSMT-LeiterplattenbestückungLinien, um eine Präzision im Mikrometerbereich beizubehalten, oft innerhalb von ±25 μm. Dies verbessert zwar die Zuverlässigkeit, führt aber auch zu Mikropausen im Arbeitsablauf, die gegen die Geschwindigkeit abgewogen werden müssen.
Das Ergebnis ist ein System, bei dem „schnell“ nicht nur durch die reine Platzierungsgeschwindigkeit definiert wird, sondern auch dadurch, wie effizient Genauigkeitskorrekturen integriert werden.
Um den tatsächlichen Durchsatz besser zu verstehen, betrachten Sie eine Produktionsumgebung mit mehreren Linien. In diesem Fall betreibt Fanway 8 SMT-Linien mit Hochgeschwindigkeitsbestückungsfähigkeit.
Jede Linie kann theoretisch im 24-Stunden-Takt extrem hohe Bestückvolumina erzielen. Die tatsächliche Leistung wird jedoch von der Produktkomplexität und den Prüfzyklen beeinflusst.
| Parameter | Typischer Wertebereich | Notizen |
| Platzierungsgeschwindigkeit pro Zeile | Bis zu 10 Millionen Platzierungen / 24h | Theoretisches Maximum unter optimierten Bedingungen |
| Komponentensortiment | 01005 bis 50 mm x 50 mm BGAs | Beinhaltet Fine-Pitch- und Großpakete |
| Inspektionsabdeckung | 100 % SPI + AOI + Röntgen | Mehrstufige Verifizierung |
| Prototypen-Turnaround | ~72 Stunden | Schnelle Validierungszyklen |
| Ziel der Fehlerquote | <0,5 % | Prozessabhängig |
In der Praxis lässt sich die Leistung der Leiterplattenbestückung am besten als Gleichgewicht zwischen Geschwindigkeit und Stabilität verstehen. Der Hochgeschwindigkeitsbetrieb muss kontinuierlich durch Inspektionssysteme validiert werden, um eine gleichbleibende Qualität sicherzustellen.
Ein weit verbreitetes Missverständnis in der Elektronikproduktion ist, dass eine schnellere Bestückung immer zu einer höheren Effizienz führt. In Wirklichkeit kann übermäßige Geschwindigkeit ohne Kontrolle zu versteckten Ineffizienzen führen.
Wenn die Platzierungsgeschwindigkeit die optimalen Prozessschwellenwerte überschreitet, können verschiedene Probleme auftreten:
- Falsch ausgerichtete Komponenten, die eine Nacharbeit erfordern
- Lötbrücken- oder Tombstoning-Effekte
- Erhöhte Ausschussraten bei Inspektionen
- Zusätzliche Debugging-Zyklen während des Tests
Diese Probleme schlagen sich nicht sofort in den reinen Durchsatzzahlen nieder, wirken sich jedoch erheblich auf die endgültigen Lieferzeiten aus.
Aus diesem Grund modernSMT-LeiterplattenbestückungStrategien priorisieren eine ausgewogene Optimierung anstelle einer maximalen theoretischen Geschwindigkeit.
Über die Maschinenfähigkeit hinaus spielt die Verfahrenstechnik eine zentrale Rolle bei der Aufrechterhaltung einer stabilen Produktionsleistung.
Zu den Schlüsselelementen gehören:
- DFM-Analyse (Design for Manufacturability) zur Reduzierung der Platzierungskomplexität
- Optimierte Feeder-Anordnung zur Minimierung der Maschinenstillstandszeit
- Echtzeit-Feedbackschleifen zwischen AOI und Platzierungssystemen
- Koordination der Lieferkette, um Materialunterbrechungen zu vermeiden
Diese Faktoren stellen sicher, dass die Hochgeschwindigkeitsfähigkeit zu einer konsistenten Produktionsleistung in der Praxis führt.
Unterschiedliche Produkttypen erfordern unterschiedliche SMT-Konfigurationen. Unterhaltungselektronik, industrielle Steuerplatinen und Automobilmodule stellen alle unterschiedliche Einschränkungen hinsichtlich der Bestückungsdichte und der Prüfgenauigkeit dar.
Eine flexible PCB-Montageumgebung muss daher die Linienkonfigurationen dynamisch anpassen, anstatt sich auf eine einzige feste Einrichtung zu verlassen.
Bei der Bewertung der Leiterplattenbestückungsfähigkeit in Bezug auf Komponenten pro Stunde ist es aussagekräftiger, die Leistung auf Systemebene zu berücksichtigen als isolierte Maschinenspezifikationen.
Es ergeben sich drei wichtige Erkenntnisse:
- Der Durchsatz hängt von der gesamten Produktionskette ab, nicht nur von der Bestückungsgeschwindigkeit.
- Inspektionssysteme sind ein wesentlicher Bestandteil der Ausgabestabilität und kein optionaler Mehraufwand.
- Echte Effizienz wird durch ein Gleichgewicht zwischen Geschwindigkeit, Genauigkeit und Wiederholbarkeit erreicht.
In der modernen Elektronikentwicklung ist dieses Gleichgewicht oft wichtiger als numerische Höchstleistungen.
Letztlich,SMT-LeiterplattenbestückungLeistung sollte als koordiniertes Gleichgewicht zwischen Hochgeschwindigkeitsplatzierung, Präzisionssteuerung und Mehrschichtprüfung verstanden werden, um sicherzustellen, dass elektronische Systeme mit vorhersehbarer Stabilität vom Konzept zur zuverlässigen Ausführung übergehen können.
