Vom PCB-Design bis zur Massenproduktion liefert der Fanway schnelle PCB-Fertigungsdienste als One-Stop-Lösungen, um Ihre vielfältigen Projektanforderungen zu befriedigen und Ihre Marktzeit zu beschleunigen.

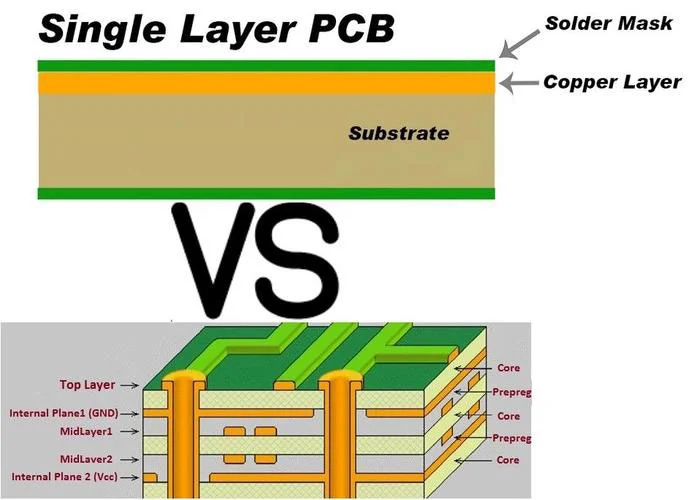

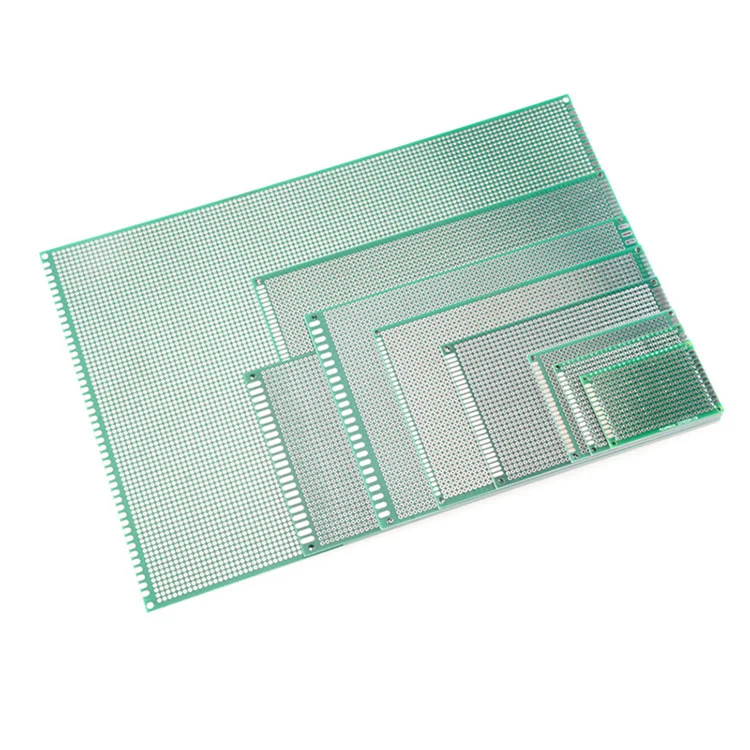

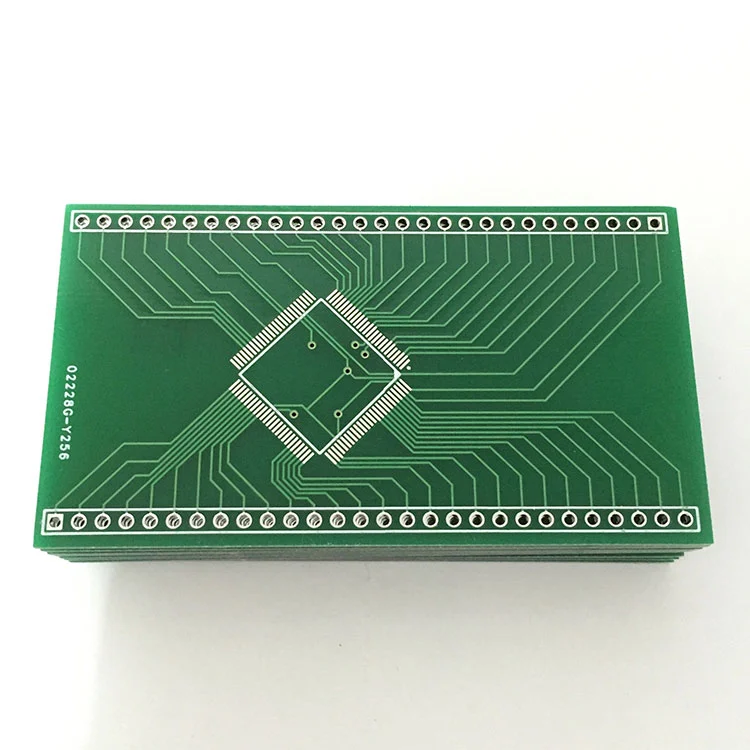

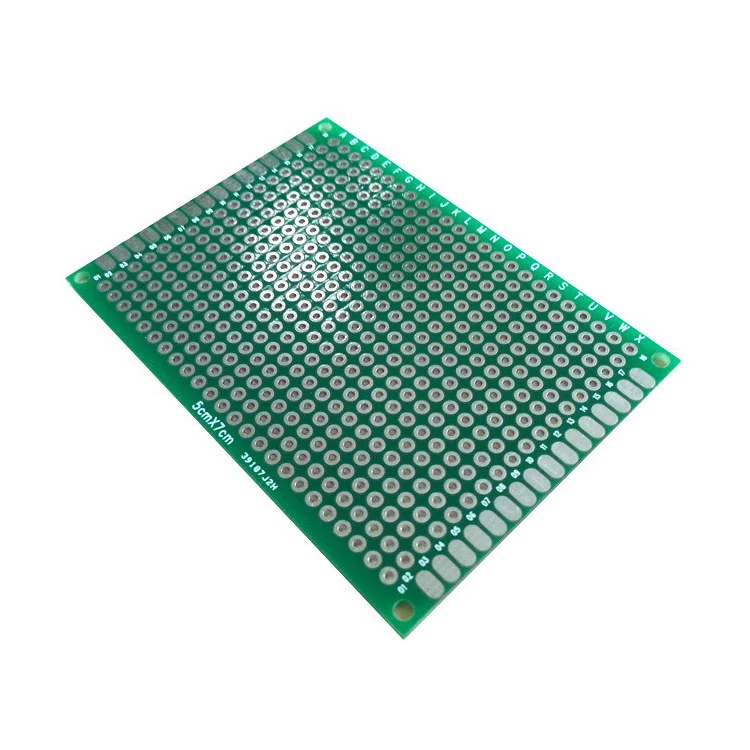

Einschicht-PCB, auch als einseitiges gedrucktes Leiterplatten bekannt, ist die einfachste Form des PCB-Designs. Es besteht aus einer einzelnen leitfähigen Kupferschicht, die auf einem nicht leitenden Substrat (wie FR-4) laminiert ist und die Komponenten auf einer Seite montiert sind und auf der gegenüberliegenden Seite gespeichert sind. Die beste Lösung für Schaltkreise mit niedrigem Komplex ist aufgrund seines erschwinglichen und schnellen Herstellungsprozesses häufig bei Unterhaltungselektronik, Netzteilen und industriellen Kontrollen eingesetzt.
Einschicht-PCB mit niedrigeren Material- und Herstellungskosten im Vergleich zu mehrschichtigen Konstruktionen.
Einfacher Prozess verkürzt die Vorlaufzeit, da keine Laminierung und durch Bohrungen erforderlich sind.
Mindestrisiko einer Schichtfehlausrichtung.
24/7 Online -Experten sind immer bereit, Sie zu unterstützen.
| Parameter | Typische Reichweite |
| Brettdicke | 0,4 mm bis 3,2 mm |
| Kupferdicke | 1/2 oz bis 3 Unzen |
| Mindestspurenbreite | 0,2 mm (8mil) |
| Mindestbohrter Loch | 0,3 mm (12mil) |
| Oberflächenbearbeitung | Hasl, OSP, Enight |
| Betriebstemperatur | -50 ° C bis +105 ° C (materiellabhängig) |
| Vorteile | Einschränkungen |
| ✔ Ultra-niedrige Kosten | ❌ Kein mehrschichtiger oder durch Unterstützung |
| ✔ Einfach zu reparieren/modifizieren | ❌ Begrenzte Routingdichte |
| ✔ schnelle Turnaround -Zeit | ❌ für Hochfrequenzkonstruktionen ungeeignet (> 100 MHz) |
| ✔ Leicht und kompakt | ❌ niedrigere thermische Leistung |
Materialvorbereitung:Einseitiges kupferbekleidetes Laminat.
Radierung:Entfernen Sie unerwünschte Kupfer, um Spuren zu formen.
Bohrungen:Erstellen Sie Löcher für Durchlochkomponenten.
Lötmaske & Siebdruck: Siebsbildschirm:Schützen Sie Beschichtungen und Markierungen an.
Oberflächenbeschaffung:Zu den Optionen gehören HASL (Hot Air Lötchen) oder OSP.
Unterhaltungselektronik:Taschenrechner, LED -Beleuchtung, Spielzeug.
Stromversorgungssysteme:AC/DC -Konverter, Relais.
Industriekontrollen:Sensoren, Motorsteuerungen.
