In der heutigen Elektronikbranche wächst die Nachfrage nach leistungsstarken und langlebigen gedruckten Leiterplatten (PCBs) rasant.Schwere KupferplatineS, auch als dicke Kupfer -PCB bekannt, sind zu einer bevorzugten Lösung für Branchen geworden, die unter extremen Bedingungen eine hohe Stromkapazität, ein überlegenes thermisches Management und eine verbesserte Zuverlässigkeit erfordern. Von Kfz -Stromversorgungssystemen bis hin zu Geräten für erneuerbare Energien spielen diese Boards eine entscheidende Rolle in der modernen Elektronik.

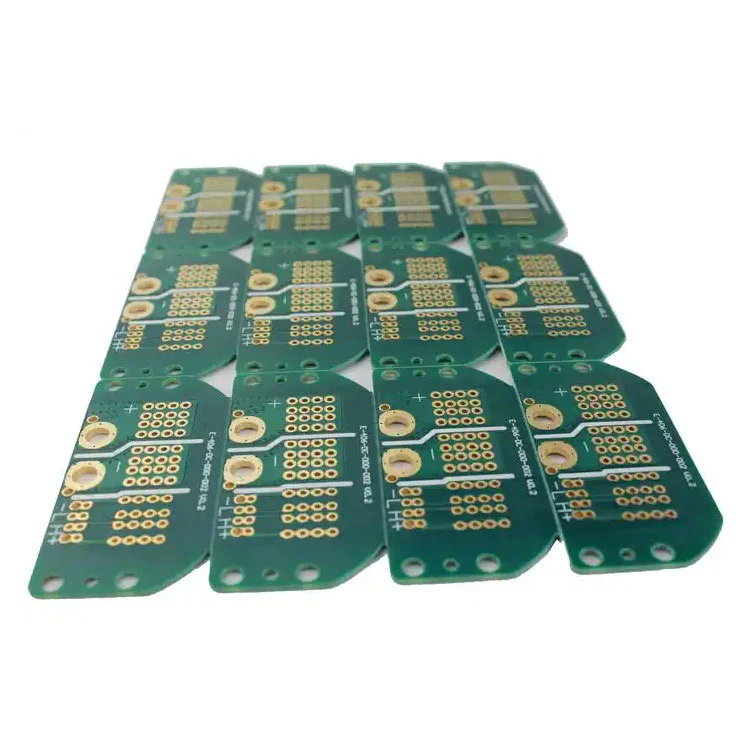

Eine schwere Kupfer -Leiterplatte ist eine Art gedruckte Leiterplatte, die Kupferleiter mit einer Dicke von 3 oz/ft² bis 20 Unzen/ft² oder mehr enthält. Im Gegensatz zu Standard -PCBs, bei denen normalerweise Kupferschichten von 1 oz/ft² oder weniger verwendet werden, sind schwere Kupfer -PCB so ausgelegt, dass sie signifikant höhere Stromlasten verarbeiten und extreme thermische Belastungen standhalten.
Hohe Stromkapazität - Dickere Kupferschichten ermöglichen es der PCB, höhere Ströme ohne Überhitzung oder Beschädigung der Schaltung zu bewältigen.
Verbessertes thermisches Management - Starke Kupfer -PCBs leiten Wärme effektiver ab, wodurch sie ideal für Anwendungen, bei denen die Leistungsdichte hoch ist.
Verbesserte mechanische Festigkeit - Die dickere Kupferbeschichtung erhöht Starrheit und Haltbarkeit, sodass das Board heftigen Betriebsumgebungen standhält.
Kompakte Entwurfsmöglichkeiten-Designer können Hochstrom- und niedrige Stromkreise in die gleiche Platine integrieren und die Gesamtgröße und das Gesamtgewicht verringern.
Bessere Zuverlässigkeit-Mit einem verringerten Risiko eines Schaltungsausfalls unter hohen Lasten eignen sich diese Boards für missionskritische Anwendungen gut.
Schwere Kupfer -PCBs sind besonders wichtig für die Stromversorgung von Strom, Automobilsystemen, industrielle Geräte, Lösungen für erneuerbare Energien und Luft- und Raumfahrttechnologien. Durch die Erhöhung der Kupferdicke können Ingenieure einen effizienten Stromfluss sicherstellen und die Chancen von thermischen Ausfällen verringern, was diese Boards zur Notwendigkeit der modernen Elektronik macht.
Bei der Auswahl einer starken Kupfer -PCB spielen technische Spezifikationen eine Schlüsselrolle bei der Bestimmung der Leistung und Eignung für Ihre Anwendung. Im Folgenden finden Sie eine umfassende Tabelle, in der die typischen Spezifikationen unserer schweren Kupfer -PCBs zusammengefasst sind:
| Spezifikation | Details |
|---|---|
| Kupferdicke | 3 oz/ft² bis 20 oz/ft² (anpassbar) |
| Schichtzahl | 1 bis 32 Schichten |
| Grundmaterial | FR4, Rogers, Polyimid, Metallkern |
| Brettdicke | 0,8 mm bis 6,0 mm |
| Oberflächenbeschaffung | Hasl, einstimmig, OSP, Immersion Silber, Enepig |
| Lötmaske | Grün, blau, rot, schwarz, weiß |
| Mindestspurenbreite | 3 mil |
| Mindestabstand | 3 mil |
| Wärmeleitfähigkeit | Hoch, optimiert für die Wärmeabteilung |
| Betriebstemperatur | -55 ° C bis +150 ° C. |
| Anwendungen | Stromeelektronik, Automobiler, Luft- und Raumfahrt, Industriemaschinen, Solarwechselrichter |
Durch die Auswahl der richtigen Spezifikationen können Ingenieure die PCB für Hochstrom-, Hochtemperatur- oder Hochzuverlässigkeitsumgebungen optimieren. Zum Beispiel benötigen Stromversorgungsumrichter und Elektrofahrzeuge Bretter mit Kupferdicken über 8 Unzen, während die industriellen Motorfahrer möglicherweise noch höhere Kapazitäten benötigen.
Der Herstellungsprozess von schweren Kupfer -PCBs unterscheidet sich aufgrund der erhöhten Kupferdicke erheblich von Standard -PCBs. Spezialisierte Techniken werden verwendet, um Haltbarkeit und Genauigkeit zu gewährleisten.
Der Prozess beginnt mit der Auswahl hochwertiger Laminate wie FR4- oder Metall-Core-Substrate. Das gewählte Material muss extremer Wärme und mechanischer Spannung standhalten.
Standard -PCBs verwenden einfache Ätzprozesse, aber schwere Kupfer -PCBs erfordern eine unterschiedliche Ätzung, um präzise Leiterformen ohne Unterbecher zu gewährleisten. Dies ist entscheidend für die Aufrechterhaltung der Integrität dicker Kupferspuren.
Die Plattierungstechnologie wird verwendet, um Kupferdicke sowohl auf der Oberfläche als auch innerhalb von Vias aufzubauen. Durch die Durchlöche verbessert die Stromfluss zwischen Schichten und verhindert eine Überhitzung.
Mehrere Kupferschichten werden unter hoher Temperatur und Druck laminiert. Spezialisierte Harzsysteme werden verwendet, um die Delaminierung zu verhindern und die strukturelle Integrität aufrechtzuerhalten.
Hochtemperaturlötmasken werden zum Schutz von Kupferspuren angewendet. Oberflächenoberflächen wie Enig oder HASL werden hinzugefügt, um die Lötlichkeit und Korrosionsbeständigkeit zu verbessern.
Jede Board unterzieht elektrische Tests, thermische Radsporttests und Zuverlässigkeitsprüfungen, um sicherzustellen, dass sie strenge Branchenstandards entsprechen.
Dieser stark kontrollierte Prozess stellt sicher, dass starke Kupfer-PCBs außergewöhnliche Leistung, Haltbarkeit und Sicherheit liefern und sie für missionskritische Anwendungen geeignet sind.
Schwere Kupfer -PCBs werden in Branchen, in denen hohe Stromversorgung, extreme Temperaturen und Zuverlässigkeit von entscheidender Bedeutung sind, weit verbreitet.
Diese Boards werden in Wechselrichtern, Gleichrichter und Leistungskonvertern verwendet und verarbeiten hohe Ströme, ohne die Leistung zu beeinträchtigen.
Elektrofahrzeugkontroller, Batteriemanagementsysteme und LED-Scheinwerfer basieren auf schweren Kupfer-PCBs für thermische Effizienz und langfristige Haltbarkeit.
Hochleistungsmotoren, Robotersysteme und Fabrikautomatisierungsmaschinen erfordern PCBs, die konstante hohe Ströme und Temperaturen standhalten.
Solarwechselrichter, Windturbinen und Energiespeichersysteme hängen von starken Kupfer -PCBs ab, um schwankende Lasten effizient zu verwalten.
In missionskritischen Umgebungen ist die Zuverlässigkeit nicht verhandelbar. Schwere Kupfer -PCB bieten unter extremen Stressbedingungen eine stabile Leistung.
A: Eine Standard -Leiterplatte verwendet typischerweise eine Kupferdicke von bis zu 1 oz/ft², während ein schweres Kupfer -Leiterplatten von 3 oz/ft² bis 20 Unzen/ft² oder mehr reicht. Das dickere Kupfer ermöglicht es schwere Kupfer-PCBs, höhere Ströme zu tragen, die Wärmeableitung zu verbessern und extreme mechanische Spannungen zu bewältigen, wodurch sie ideal für Hochleistungsanwendungen sind.
A: Die Kupferdicke hängt von Ihrer aktuellen Last, Betriebstemperatur und Konstruktionsbeschränkungen ab. Zum Beispiel:
Anwendungen unter 3A können 1 Unzen Kupfer verwenden.
Anwendungen zwischen 3a bis 10a erfordern im Allgemeinen 2 Unzen bis 4 Unzen Kupfer.
Hochleistungssysteme über 10A erfordern häufig 8 Unzen oder dickeres Kupfer.
Die Beratung mit einem erfahrenen PCB -Hersteller gewährleistet eine optimale Kupferdicke für die Bedürfnisse Ihres Projekts.
In einer Zeit, in der die Elektronik leistungsfähiger, zuverlässiger und effizienter sein muss, bieten starke Kupfer -PCBs unerreichte Vorteile. Sie bieten überlegene Stromkapazität, außergewöhnliches thermisches Management und langlebige Haltbarkeit in Branchen wie Automobile, erneuerbare Energien, industrielle Automatisierung und Luft- und Raumfahrt.
BeiFanwayWir sind spezialisiert auf die Herstellung hochwertiger, starker Kupfer-PCBs, die auf die genauen Spezifikationen Ihres Projekts zugeschnitten sind. Mit fortschrittlichen Produktionsfunktionen und strengen Qualitätskontrolle gewährleisten wir eine optimale Leistung für Ihre Hochleistungsanwendungen.
Wenn Sie nach einem vertrauenswürdigen Partner suchen, der dauerhafte, effiziente und kostengünstige, schwere Kupfer-PCB-Lösungen liefert, istKontaktieren Sie uns um Ihre Anforderungen zu besprechen.
