Fanway ist auf die Bereitstellung effizienter und zuverlässiger End-to-End-PCB-Montagedienste spezialisiert, die genau auf Ihre einzigartigen Anforderungen zugeschnitten sind, um Ihren Produkterfolg zu beschleunigen.
SMT -Schablone, auch als PCB -Schablone bekannt, ist ein wichtiges Werkzeug im SMT -Produktionsprozess. Seine Kernfunktion besteht darin, durch präzisen Lötpaste-Druck eine qualitativ hochwertige Lötung elektronischer Komponenten zu gewährleisten. Ob für die Massenproduktion oder für die Versammlung mit hoher Präzision, SMT-Schablone hat immer eine wichtige Rolle bei der Verbesserung der Produktionseffizienz, zur Reduzierung der Kosten und zur Gewährleistung der Produktqualität gespielt. Fanway ist auf Laser-geschnittene Schablonen für die PCB-Montage spezialisiert und bietet unübertroffene Präzision, schnelle Turnaround und globale Unterstützung. Wir konstruieren Präzisions -SMT -Schablonen, die zur Optimierung Ihrer Surface Mount Technology (SMT) -Prozesse entwickelt wurden. Als vertrauenswürdiger Partner für PCBA-Hersteller weltweit sorgen unsere Laser-Cut-Schablonen dafür, dass eine konsistente Lötpaste-Abscheidung, reduzierte Defekte und eine verbesserte Produktionseffizienz gewährleisten.

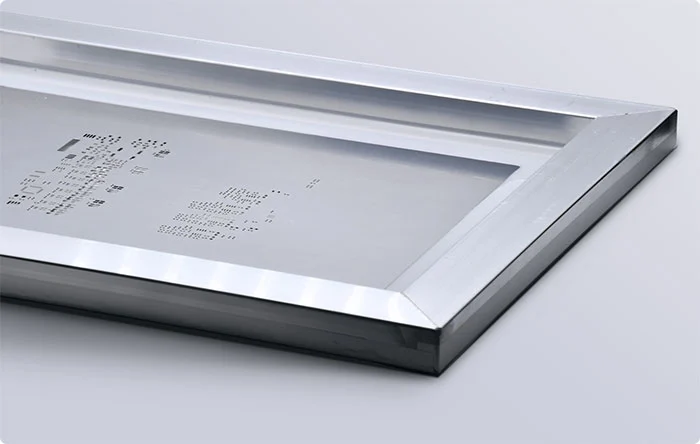

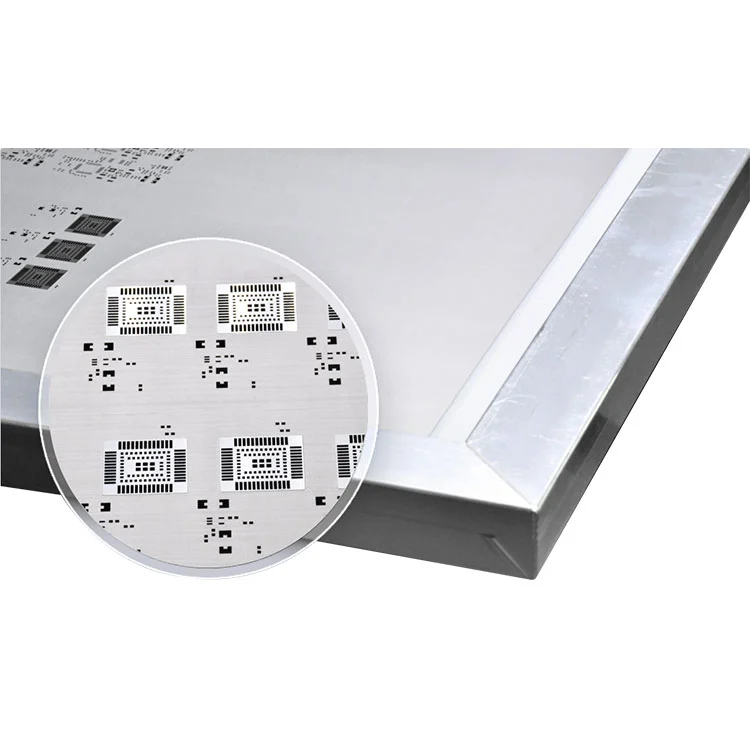

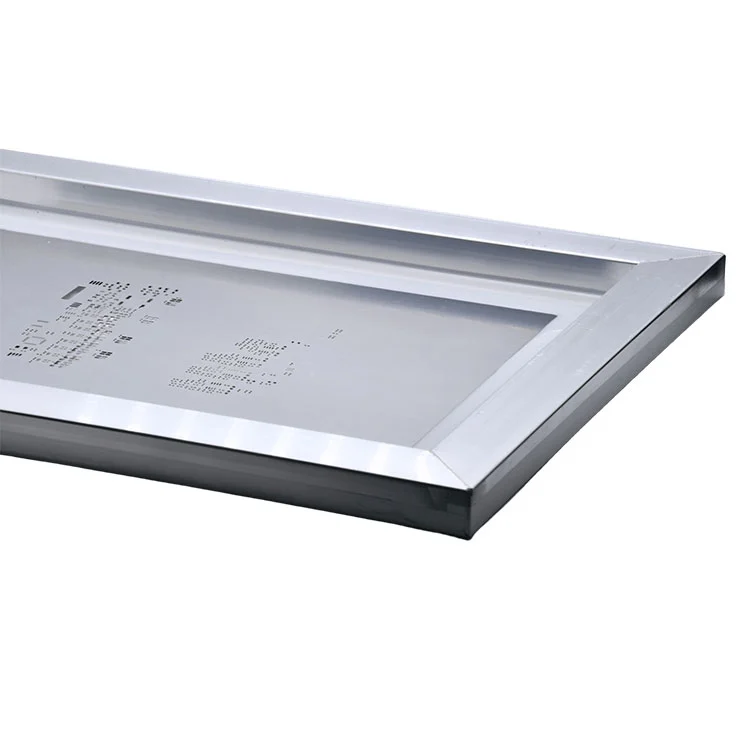

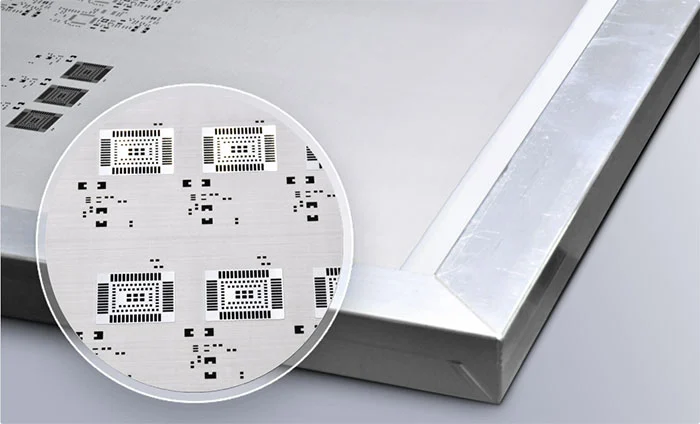

Diese Schablone ist mit Unterstützung einer Maschenrandgrenze in einem starren Rahmen festgelegt. Mit diesem Netzrand kann die Schablonenfolie dicht gestreckt werden, um eine flache und stabile Oberfläche zu gewährleisten. Diese enge Dehnung erreicht den Druck mit hoher Genauigkeit. Im Vergleich zu einer rahmenlosen SMT-Schablone ist sie bequemer, da es nicht erforderlich ist, die Schablone selbst zu dehnen, und es ist besser für Produktionsläufe mit hoher Volumen geeignet.

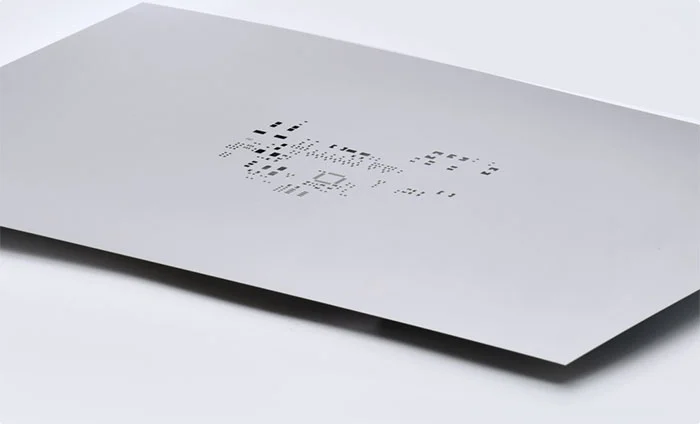

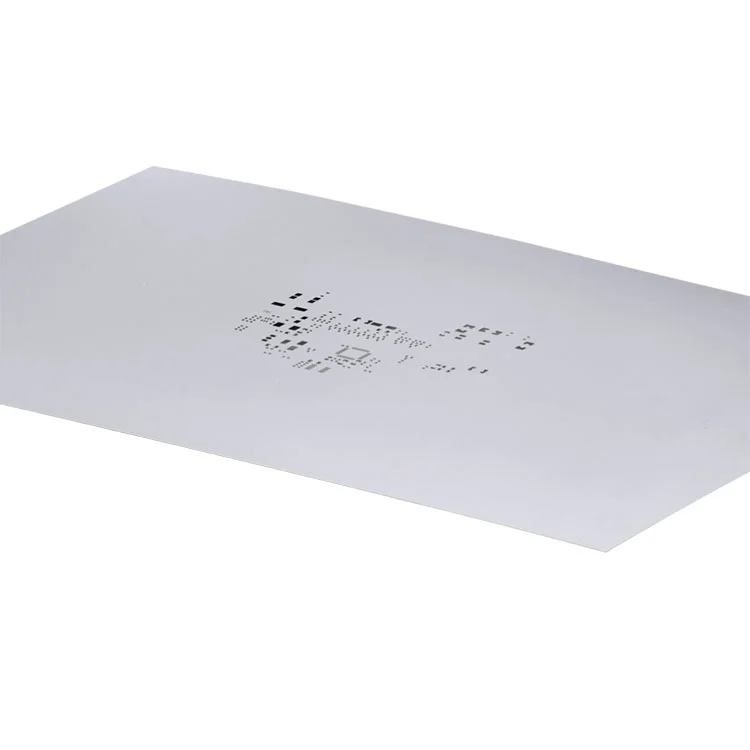

Frameless SMT-Schablonen, auch als Folien bekannt, sind 100% Laser-Cut-Blätter. Sie können sie mit wiederverwendbaren Rahmen verwenden. Im Vergleich zu gerahmten Schablonen bietet es eine kostengünstige und umweltfreundliche Lösung. Infolgedessen eignet es sich am besten für kurze Läufe und Prototypen -PCB -Montage. Darüber hinaus können Sie es für Hand- und Maschinenlöten verwenden.
Diese Schablonen werden von CAD-Dateien oder Gerber-Dateien benutzerdefiniert und für den Druckdrucken von Hand-Solder-Einfügen entwickelt. Durch die Verwendung von Prototyp -SMT -Schablonen können Sie Druckfehler beseitigen, vermeiden, dass manuelle Lötungen von Komponenten auf der Leiterplatte benötigen und den PCB -Montageprozess beschleunigen.
Unsere hochmodernen Lasersysteme erreichen ** ± 0,01 mm Genauigkeit ** und gewährleisten eine perfekte Ausrichtung mit Ihren PCB-Designdateien (Gerber/ODB ++). Ideal für Feinkopienkomponenten (bis 01005) und komplexe Layouts.
Wählen Sie aus 304/316 Edelstahl oder elektropolischem Nickel zur überlegenen Haltbarkeit. Unsere Schablonen halten über 100.000 Druckzyklen, während die Kantendefinition beibehalten wird.
- Aperture -Größen und -formen, die auf Ihre BOM zugeschnitten sind
-Rahmenoptionen: mit Nano beschichtete, spannungsmontierte oder wiederverwendbare Frames
- Stiefverstößenlösungen für eine gemischte PCB-Dicke
Prototypenschablonen in 24 Stunden | Massenbestellungen in 3-5 Tagen
DHL/FedEx -Versand in über 50 Länder
✔ breite Anwendungen:SMT -Schablonen können für fast alle PCB -Herstellungsprozesse verwendet werden und sind nicht auf eine bestimmte Herstellungstechnik beschränkt.
✔ hohe Genauigkeit und Konsistenz:SMT -Schablonen sorgen dafür, dass die Position der Lötpastenpads sehr genau und die Blendengröße konsistent ist.
✔ Verkürzung der PCB -Montagezeit:Bei SMT -Schablonen kann Lötpaste in einem Schritt auf die gesamte Leiterplatte angewendet werden, wodurch die Montagezeit erheblich verkürzt wird.
| Laser-geschnittene Schablone | Laser-geschnittene Schablonen bieten eine hohe Genauigkeit und eignen sich für Feinkopienkomponenten. |
| Chemische Ätzschablone | Die chemische Ätzschablone ist die kostengünstigste und für die Standard-SMT-Herstellung geeignet. |
| STROP-UP/STREP-DOWN-SCHEIL | Die Second-up-/Step-Down-Schablone ist die beste Wahl beim Entwerfen von Komponenten, die unterschiedliche Dicke von Lötpaste erfordern, die Ablagerung der Lötpaste optimieren. |
| Elektroformierte Schablone | Die elektroformierte Schablone bietet eine ultrahoche Präzision und eignet sich perfekt für hochzuverständliche Anwendungen. |
F: Wie wähle ich die richtige Schablone aus?
A: Im Allgemeinen 0. 1 mm bis 0. 2 mm, abhängig von der Art der Lötpaste, der Platine -Ausführungsspezifikation und der Komponentengröße.
Q: What is lifespan of an SMT stencil?
A: Im Allgemeinen 10.000 Zyklen, aber dies hängt davon ab, wie häufig es verwendet wird und wie gut es durch Reinigung aufrechterhalten wird.
F: Können Sie Prototyp SMT -Schablonen anbieten?
A: Ja, wir können. Bitte geben Sie bitte eine PCB -Designdatei zur Anpassung an.
