Doppelschichtplatine

Sie sind begrüßt, um in die Fanway-Fabrik zu kommen, um den neuesten Verkauf, den niedrigen Preis und die hochwertige Doppelschicht-PCB zu kaufen. Wir freuen uns darauf, mit Ihnen zusammenzuarbeiten.

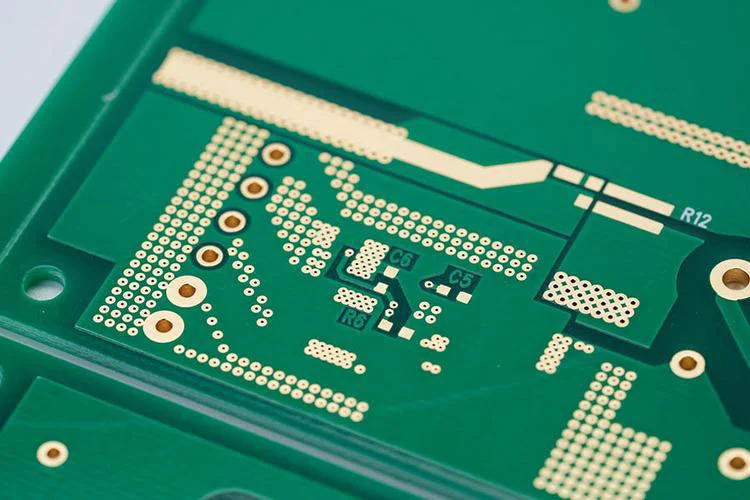

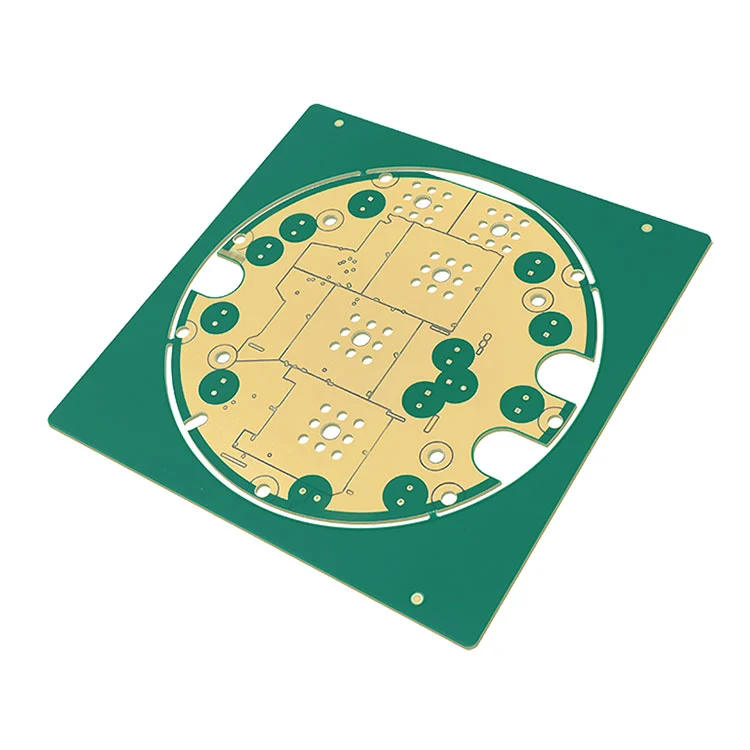

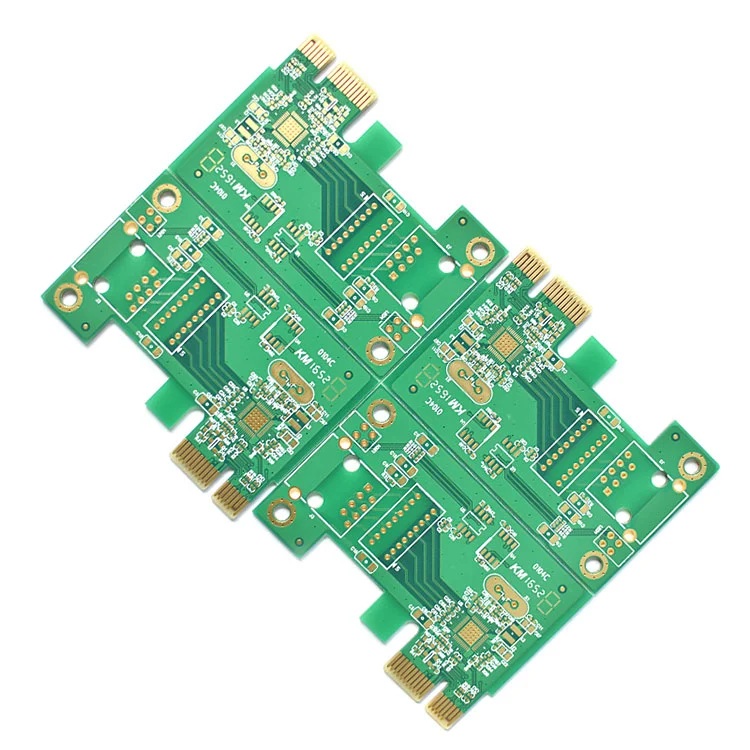

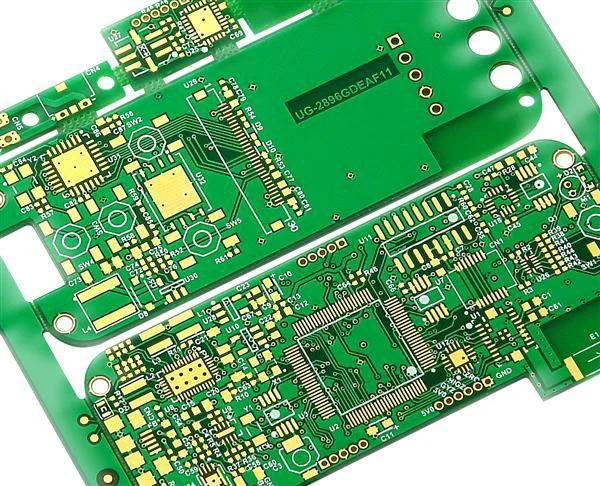

Eine Doppelschicht-PCB (doppelseitige PCB) integriert zwei leitende Kupferschichten in ein Substrat (FR-4), die über plattierte Durchlöcher (PTH) oder VIAS miteinander verbunden sind. Als professioneller PCB -Lieferant in China bietet Fanway kostengünstige und schnelle PCB -Doppelschicht -PCB.

Double Layer Pcb


Warum doppelte PCBs von Fanway?

Präzisionsherstellung

Precision Manufacturing

Unterstützen Sie Laserbohrungen, Mikro -Vias und HDI.

Strenge Tests

Rigorous Testing

100% elektrische Tests und AOI -Inspektion.

Zertifizierte Qualität

Certified Quality

Entsprechend mit IPC-A-600 Klasse 2/3, UL 94V-0.

Schnelle Lieferung

Fast Delivery

Prototypen enden in 24 Stunden, Massenbestellungen enden in 5 Tagen.


Die Vorteile der Doppelschicht -PCB in Fanway

Raumeffizienz:Das doppelseitige Routing für kompakte Layouts.

EMI Reduktion:Bodenebene Optimierung.

Kosteneffizienz:Die beste Wahl für mittlere komplexe Prototypen und Produktion.

Mechanische Stärke:Durch Überbeziehung verstärkt widersteht die Vibration.


Ebenenkonfiguration der Doppelschicht -PCB in Fanway

Doppelkupferschichten:Unterstützen Sie Komponenten und Spuren auf beiden Seiten.

Substrat:FR-4, Aluminium auf optional.

Inter -Layer -Verbindungen:Durchschnitt, blind oder vergraben.

Schutz:Doppelseite Lötmaske und Siebdruck.

Entwurfsfähigkeiten:Unterstützen Sie SMT und durch Lochkomponenten beides.

Cross -Layer -Routing reduzieren die Boardgröße und verbessert die Signalklarheit.


Herstellungsprozess von Doppelschicht -PCB

Laminatvorbereitung (doppelseitige CCL).

Bohrungen & über Metallisation (PTH).

Photolithographie und Kupfereiste.

Dual-Side-Lötmaske/Siebdruckdruck.

Oberflächengeschenke (Enig, Hasl oder Immersionssilber).

Technische Spezifikationen

Dicke:0,8–3,0 mm (Standard 1,6 mm).

Kupfergewicht:1–3 oz.

Spur/Raum:0,15 mm (6 mil).

Meins über Durchmesser:0,3 mm (12 mm).

Dielektrische Stärke:20 kV/mm (FR-4).

Double Layer Pcb
