Wie verbessert Hochfrequenz-PCB die Signalintegrität in GHz-Anwendungen?

Hochfrequenz-PCBTechnologie ist für moderne HF-, Mikrowellen- und Hochgeschwindigkeits-Digitalsysteme im GHz-Bereich von entscheidender Bedeutung. Mit steigenden Frequenzen werden Signalverlust, Impedanzfehlanpassung und elektromagnetische Störungen zu kritischen Designherausforderungen. Dieser umfassende Leitfaden erklärt, wie Hochfrequenz-PCB die Signalintegrität verbessert, untersucht Materialien, Designstrategien, Herstellungsprozesse, Kostenfaktoren und praktische Lösungen für häufige technische Probleme. Unabhängig davon, ob Sie 5G-Module, Automobilradar, Satellitensysteme oder Hochgeschwindigkeitskommunikationsgeräte entwickeln, bietet dieser Artikel klare technische Einblicke, die Ihnen dabei helfen, eine stabile und zuverlässige Leistung zu erzielen.

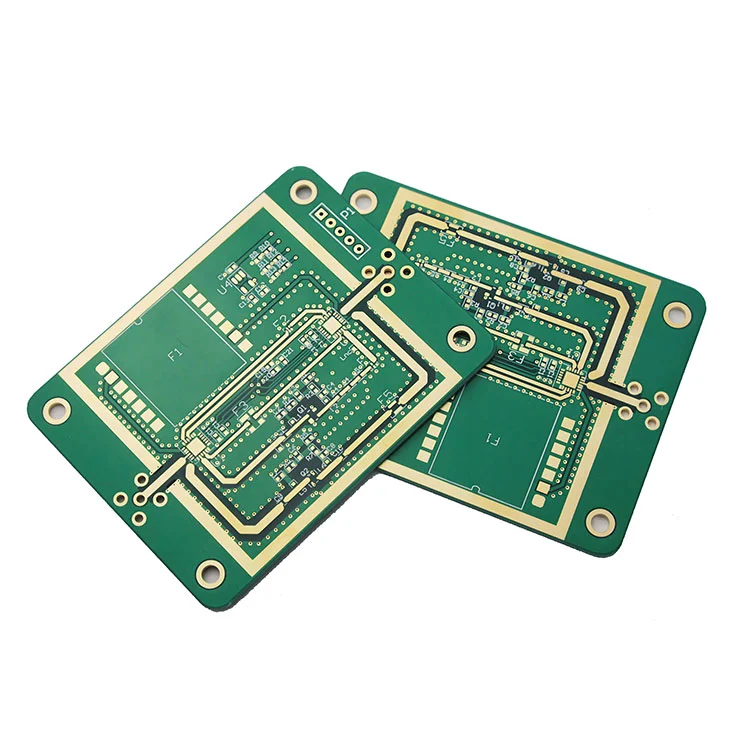

High Frequency PCB


Inhaltsverzeichnis

  • 1. Grundlegendes zu den Grundlagen von Hochfrequenz-PCBs
  • 2. Warum die Signalintegrität bei hohen Frequenzen entscheidend wird
  • 3. Materialauswahl für Hochfrequenz-Leiterplatten
  • 4. Elektrische Eigenschaften, die die Leistung beeinflussen
  • 5. PCB-Stack-Up-Designstrategien
  • 6. Layouttechniken zur Minimierung von Signalverlusten
  • 7. Fertigungspräzision und Qualitätssicherung
  • 8. Überlegungen zur Oberflächenbeschaffenheit von HF-Schaltkreisen
  • 9. Kostenoptimierung ohne Leistungseinbußen
  • 10. Industrieanwendungen von Hochfrequenz-Leiterplatten
  • 11. Auswahl des richtigen Fertigungspartners
  • 12. Warum Shenzhen Fanway Technology Co., Ltd eine vertrauenswürdige Wahl ist
  • 13. Häufig gestellte Fragen
  • 14. Abschließende Gedanken

1. Grundlegendes zu den Grundlagen von Hochfrequenz-PCBs

Eine Hochfrequenz-Leiterplatte ist so konstruiert, dass sie zuverlässig bei Frequenzen arbeitet, die typischerweise über 500 MHz liegen und oft bis in den Multi-GHz-Bereich reichen. Bei diesen Werten können selbst kleine Schwankungen der dielektrischen Eigenschaften, der Kupferrauheit und der Leiterbahngeometrie das Schaltkreisverhalten erheblich beeinflussen.

Im Gegensatz zu herkömmlichen Platinen erfordern Hochfrequenz-PCB-Designs verlustarme Materialien, eine streng kontrollierte Impedanz und präzise Fertigungstoleranzen, um eine vorhersehbare Signalübertragung sicherzustellen.


2. Warum die Signalintegrität bei hohen Frequenzen entscheidend wird

Mit zunehmender Frequenz:

  • Die Signalwellenlänge verkürzt sich
  • Übertragungsleitungen verhalten sich wie verteilte Schaltkreise
  • Kleinere Unregelmäßigkeiten verursachen Reflexionen
  • Der Verlustfaktor wird einflussreicher
  • Der Skin-Effekt erhöht den Leiterwiderstand

Die Hochfrequenz-PCB-Technologie begegnet diesen Herausforderungen durch die Kombination fortschrittlicher Materialien mit optimierten Designmethoden.


3. Materialauswahl für Hochfrequenz-Leiterplatten

Material Dielektrizitätskonstante (Dk) Verlusttangens (Df) Anwendung
Modifizierter FR-4 4,2–4,5 0,015–0,02 Designs mit niedrigerem GHz-Wert
Rogers-Laminat 2,2–3,5 0,0009–0,003 HF und Mikrowelle
Auf PTFE-Basis 2,0–2,5 Ultra-niedrig Satellit und Radar
Kohlenwasserstoffkeramik 3,0–3,5 Niedrig Automobil-77-GHz-Radar

Hersteller wie Shenzhen Fanway Technology Co., Ltd überprüfen die dielektrische Stabilität und Konsistenz vor der Produktion sorgfältig.


4. Elektrische Eigenschaften, die die Leistung beeinflussen

  • Dielektrizitätskonstante (Dk):Bestimmt die Signalgeschwindigkeit.
  • Verlusttangens (Df):Misst die dielektrische Energiedissipation.
  • Impedanzkontrolle:Sorgt für minimale Signalreflexion.
  • WAK:Steuert die mechanische Ausdehnungsstabilität.
  • Kupferrauheit:Beeinflusst den Leiterverlust bei hoher Frequenz.

5. PCB-Stack-Up-Designstrategien

Ein effektives Stapeldesign verbessert die Abschirmung und Signalintegrität.

Schicht Funktion
Spitze HF-Signalrouting
Innen 1 Grundebene
Innere 2 Power-Flugzeug
Unten Abschirmung / Sekundärsignale

Eine ordnungsgemäße Erdungsreferenzierung minimiert EMI und verbessert die Impedanzkonsistenz.


6. Layouttechniken zur Minimierung von Signalverlusten

  • Kurzes RF-Trace-Routing
  • Vermeiden Sie rechtwinklige Ecken
  • Hinterbohren zum Entfernen von Via-Stubs
  • Minimierung von Impedanzdiskontinuitäten
  • Kontrollierter Differentialpaarabstand

7. Fertigungspräzision und Qualitätssicherung

Die Herstellung von Hochfrequenz-Leiterplatten erfordert:

  • Laserbohren für Microvias
  • Erweiterte Laminierzyklen
  • Enge Toleranz der Kupferdicke
  • Automatisierte optische Inspektion (AOI)
  • TDR-Tests (Time Domain Reflectometry).

Shenzhen Fanway Technology Co., Ltd führt eine strenge Prozesskontrolle ein, um eine stabile elektrische Leistung über alle Chargen hinweg sicherzustellen.


8. Überlegungen zur Oberflächenbeschaffenheit von HF-Schaltkreisen

  • ENIG für zuverlässiges Löten und Planheit
  • Immersionssilber für bessere Leitfähigkeit
  • Glattes Kupfer, um den Verlust des Skin-Effekts zu reduzieren

9. Kostenoptimierung ohne Leistungseinbußen

Zu den Kostentreibern gehören Materialauswahl, Schichtanzahl, Impedanztoleranz und Testkomplexität. Hybrid-Stack-Up-Designs, die HF-Materialien mit Standardkernen kombinieren, können Kosten und Leistung in Einklang bringen.


10. Industrieanwendungen von Hochfrequenz-Leiterplatten

  • 5G-Basisstationen
  • Kfz-Radarsysteme
  • Satellitenkommunikation
  • Mikrowellenantennen
  • Hochgeschwindigkeits-Netzwerkausrüstung

11. Auswahl des richtigen Fertigungspartners

Auswerten:

  • Erfahrung mit HF-Boards
  • Fähigkeit zur Materialbeschaffung
  • Impedanzprüfgeräte
  • Technische Unterstützungsdienste
  • Einhaltung der Qualitätszertifizierung

12. Warum Shenzhen Fanway Technology Co., Ltd eine vertrauenswürdige Wahl ist

Shenzhen Fanway Technology Co., Ltd bietet umfassende Lösungen für die Herstellung von Hochfrequenz-Leiterplatten, einschließlich Multimaterial-Hybridplatinen, präziser Impedanzkontrolle, schnellem Prototyping und strengen Testverfahren. Ihr Engineering-Team unterstützt Kunden von der Entwurfsprüfung bis zur Massenproduktion und stellt eine gleichbleibende Leistung in GHz-Anwendungen sicher.


13. Häufig gestellte Fragen

F1: Bei welcher Frequenz sollte ich Hochfrequenz-PCB-Materialien in Betracht ziehen?
Im Allgemeinen über 500 MHz, insbesondere beim Betrieb in Multi-GHz-Bereichen.

F2: Kann Standard FR-4 HF-Anwendungen verarbeiten?
Nur begrenzte Designs mit niedrigerer Frequenz; Für eine bessere Stabilität werden dedizierte HF-Materialien bevorzugt.

F3: Was ist der kritischste Parameter?
Der Verlustfaktor (Df) beeinflusst die Signaldämpfung erheblich.

F4: Wie reduziere ich die Signalreflexion?
Stellen Sie eine genaue Impedanzkontrolle und ein ordnungsgemäßes Stapeldesign sicher.

F5: Wie kann ich mein Projekt starten?
Wenden Sie sich an einen erfahrenen Hersteller, um die Designdateien vor der Fertigung zu überprüfen.


14. Abschließende Gedanken

Hochfrequenz-PCBs spielen eine entscheidende Rolle bei der Aufrechterhaltung der Signalintegrität, der Minimierung von Verlusten und der Gewährleistung einer stabilen Leistung in fortschrittlichen GHz-Systemen. Von der Materialauswahl bis zur Präzisionsfertigung kommt es auf jedes Detail an.

Wenn Sie zuverlässige, leistungsstarke Unterstützung bei der Herstellung von Hochfrequenz-Leiterplatten suchen,Shenzhen Fanway Technology Co., Ltdist bereit, fachkundige Beratung und hervorragende Produktionsqualität zu bieten.

Haben Sie ein neues HF- oder Hochgeschwindigkeitsprojekt in der Entwicklung?KontaktKontaktieren Sie uns noch heute, um Ihre technischen Anforderungen zu besprechen und eine maßgeschneiderte Lösung für Ihre Hochfrequenz-PCB-Anforderungen zu erhalten.
