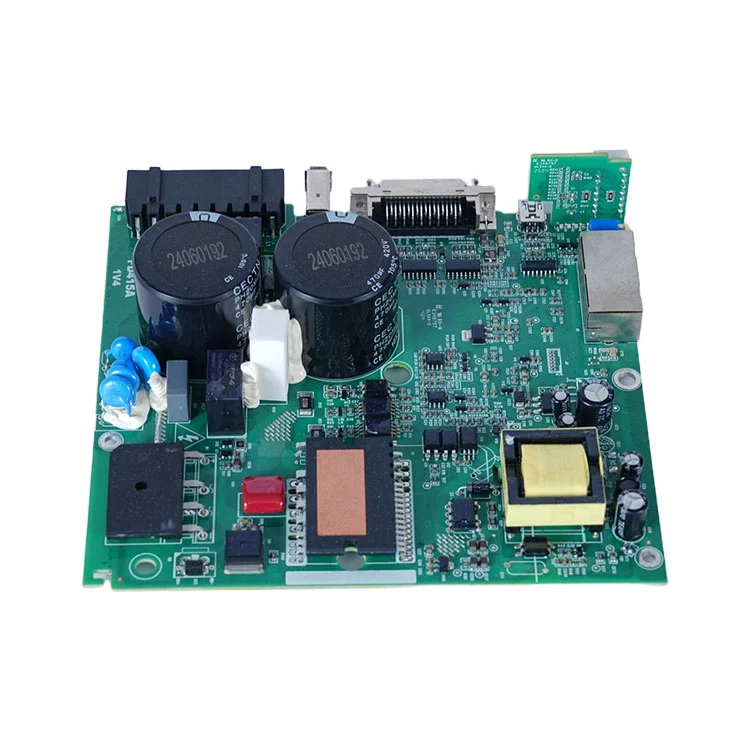

Prototyp einer Leiterplattenbestückungspielt eine zentrale Rolle in der modernen Elektronikfertigung. Es ermöglicht Ingenieuren und Designern, Schaltungsentwürfe zu testen, zu validieren und zu optimieren, bevor sie mit der Serienproduktion beginnen. Durch den Zusammenbau eines PCB-Prototyps können potenzielle Designfehler frühzeitig erkannt werden, was eine höhere Zuverlässigkeit und niedrigere Produktionskosten gewährleistet. Bei Shenzhen Fanway Technology Co., Ltd sind wir auf die Bereitstellung hochwertiger Prototypen-PCB-Montagedienstleistungen spezialisiert, die auf die Anforderungen sowohl von Start-ups als auch etablierten Unternehmen zugeschnitten sind.
Bei einer Leiterplatten-Prototypbaugruppe werden in der Regel elektronische Komponenten auf eine Leiterplatte gelötet, um einen funktionsfähigen Prototyp zu erstellen. Dieser Prozess überprüft nicht nur die elektrische Leistung des Designs, sondern liefert auch ein greifbares Modell für Produktdemonstrationen, Tests und Weiterentwicklungen.
Die Leiterplatten-Prototypmontage umfasst mehrere wichtige Schritte, die sicherstellen, dass das Endprodukt den Designspezifikationen entspricht:
PCB-Herstellung:Im ersten Schritt erfolgt die Fertigung der Leiterplatte auf Basis der Designdatei (Gerber-Dateien). Durch die hochpräzise Fertigung wird sichergestellt, dass das Platinenlayout mit der beabsichtigten Schaltung übereinstimmt.
Komponentenbeschaffung:Alle elektronischen Komponenten, einschließlich Widerstände, Kondensatoren, ICs und Steckverbinder, werden gemäß der Stückliste (BOM) beschafft.
Montageprozess:Die Komponenten werden entweder mithilfe der Surface Mount Technology (SMT) oder der Through-Hole Technology (THT) auf der Leiterplatte montiert. Je nach Komplexität können automatisierte Maschinen oder Handmontagetechniken eingesetzt werden.
Löten:Die Komponenten werden entweder mithilfe der Surface Mount Technology (SMT) oder der Through-Hole Technology (THT) auf der Leiterplatte montiert. Je nach Komplexität können automatisierte Maschinen oder Handmontagetechniken eingesetzt werden.
Inspektion und Prüfung:Nach dem Zusammenbau stellen Funktionstests sicher, dass der Prototyp ordnungsgemäß funktioniert. Dieser Schritt kann eine visuelle Inspektion, eine automatisierte optische Inspektion (AOI) und eine elektrische Prüfung umfassen.
Dieser Prozess stellt sicher, dass die Prototyp-Leiterplattenbaugruppe nicht nur wie vorgesehen funktioniert, sondern auch als zuverlässige Referenz für die Massenproduktion dient.
Für die professionelle Leiterplatten-Prototypmontage ist die strikte Einhaltung technischer Spezifikationen erforderlich. Nachfolgend finden Sie eine Tabelle mit einer Zusammenfassung der typischen Parameter:
| Parameter | Beschreibung |
|---|---|
| Boardgröße | Minimum: 10 mm x 10 mm, Maximum: 500 mm x 500 mm |
| Anzahl der Ebenen | 1–12 Schichten, abhängig von der Komplexität des Designs |
| Komponententypen | SMT, THT, gemischte Montage |
| Lötmaske | Grün, Rot, Blau oder individuell |
| Oberflächenbeschaffenheit | HASL, ENIG, OSP oder Immersionssilber |
| Genauigkeit der Komponentenplatzierung | ±0,05 mm für SMT-Komponenten |
| Prüfung und Inspektion | AOI, Röntgen, Funktionsprüfung |
Shenzhen Fanway Technology Co., Ltdstellt sicher, dass jede Prototyp-Leiterplattenbaugruppe diesen Standards entspricht und eine hohe Zuverlässigkeit und Reproduzierbarkeit bietet.
Viele Unternehmen fragen sich vielleicht, warum vor der Serienfertigung die Montage von Prototypen notwendig ist. Hier sind die Hauptvorteile:
Fehlererkennung:Die frühzeitige Erkennung von Konstruktionsfehlern verhindert kostspielige Fehler in der Massenproduktion.
Designvalidierung:Ingenieure können die Leistung unter realen Bedingungen testen.
Zeiteffizienz:Rapid Prototyping beschleunigt Produktentwicklungszyklen.
Kostengünstig:Das Erkennen und Beheben von Problemen in der Prototypenphase ist weitaus kostengünstiger als die Überarbeitung von Massenplatinen.
Im Wesentlichen reduziert die Prototypen-Leiterplattenmontage das Risiko, spart Zeit und sorgt für eine bessere Produktqualität.
Eine qualitativ hochwertige Leiterplatten-Prototypbestückung hängt von der Kombination aus kompetenter Technik, fortschrittlicher Ausrüstung und strenger Qualitätskontrolle ab:
Komponentenüberprüfung:Vergewissern Sie sich vor dem Zusammenbau, dass alle Teile den Spezifikationen entsprechen.
Präzisionsplatzierung:Verwendung automatisierter Bestückungsmaschinen für die genaue Platzierung von SMT-Komponenten.
Kontrolliertes Löten:Gewährleistung der Sicherheit und Zuverlässigkeit von Diagnose- und Überwachungsgeräten.
Số lớpDurch Funktionstests wird sichergestellt, dass die bestückte Platine die elektrischen und mechanischen Anforderungen erfüllt.
Shenzhen Fanway Technology Co., Ltdwendet diese Best Practices an und garantiert Prototypen-Leiterplatten, die für eine zuverlässige Bewertung und Weiterentwicklung bereit sind.
F1: Was ist der Unterschied zwischen der Prototypen-Leiterplattenbestückung und der Produktions-Leiterplattenbestückung?
A1:Die Prototypen-Leiterplattenbestückung dient zum Testen und Validieren. Dabei handelt es sich in der Regel um kleine Stückzahlen und bei komplexen Komponenten kann eine manuelle Montage erforderlich sein. Bei der Leiterplattenbestückung liegt der Schwerpunkt auf der Großserienfertigung mit optimierten Prozessen für Geschwindigkeit und Kosteneffizienz.
F2: Wie lange dauert die Fertigstellung einer Prototyp-Leiterplattenbaugruppe?
A2:Die Bearbeitungszeit hängt von der Komplexität der Platine und der Komponentenverfügbarkeit ab. In der Regel liegt sie zwischen 5 und 15 Werktagen. Shenzhen Fanway Technology Co., Ltd bietet beschleunigte Dienstleistungen für dringende Projekte.
F3: Kann ich mein Design während der Prototyp-PCB-Montagephase testen?
A3:Ja, Funktionstests sind ein Standardbestandteil der Prototypenmontage. Dies ermöglicht es Designern, Schaltkreise zu verifizieren, die Softwareintegration zu testen und die Designleistung zu optimieren, bevor sie mit der Massenproduktion beginnen.
Die Prototypen-Leiterplattenmontage ist in mehreren Bereichen unverzichtbar:
Unterhaltungselektronik:Schnelle Iteration für Smartphones, Wearables und Smart-Home-Geräte.
Automobilelektronik:Testen von Steuermodulen, Sensoren und Anzeigegeräten.
Medizinische Geräte:Gewährleistung der Sicherheit und Zuverlässigkeit von Diagnose- und Überwachungsgeräten.
Industrielle Automatisierung:Validierung von Steuerkreisen und IoT-Geräten.
Shenzhen Fanway Technology Co., Ltdbedient Kunden aus diesen Branchen und bietet maßgeschneiderte Lösungen für spezifische Projektanforderungen.
Die Prototypen-Leiterplattenmontage ist ein entscheidender Schritt bei der Umsetzung innovativer Ideen in funktionsfähige elektronische Produkte. Durch die Nutzung professioneller Montagedienstleistungen können Unternehmen Fehler minimieren, die Leistung optimieren und ihre Produktentwicklungszyklen beschleunigen.Shenzhen Fanway Technology Co., Ltdbietet fachmännische Prototypen-PCB-Montagedienstleistungen mit Schwerpunkt auf Qualität, Präzision und Zuverlässigkeit. Für Unternehmen, die ihre elektronischen Designs in voll funktionsfähige Prototypen umwandeln möchten,kontaktierenShenzhen Fanway Technology Co., Ltdist der erste Schritt zum Erfolg.
