Was ist eine Leiterplatte und warum ist sie wichtig?
So wählen Sie die richtige Leiterplatte aus: FR4 vs. Starr-Flex
Tiefer Einblick: FR4-PCB-Parameter und -Anwendungen
Tiefer Einblick: Parameter und Anwendungen starrer flexibler Leiterplatten
Häufige Fragen zu Leiterplatten (PCB)
Warum sollten Sie sich für uns entscheiden (Fanyway) und uns kontaktieren?
Leiterplatte (PCB)ist das Rückgrat praktisch aller elektronischen Geräte – von Verbrauchergeräten bis hin zu industriellen Steuerungssystemen. Die Platine sorgt für die mechanische Unterstützung und elektrische Verbindung zwischen elektronischen Komponenten. In der heutigen elektronikgetriebenen Welt sind Design, Material und Fertigungsqualität einer Leiterplatte entscheidend für Leistung, Zuverlässigkeit und Kosten.
Sie bieten eine kompakte, wiederholbare und zuverlässige Möglichkeit, Komponenten miteinander zu verbinden.
Sie gewährleisten Signalintegrität, Stromverteilung und Wärmemanagement.
Mit Trends wie Miniaturisierung, 5G, KI und IoT werden fortschrittliche Leiterplatten (z. B. HDI, Starrflex) immer zentraler für Innovationen.
Der weltweite PCB-Markt wird bis 2032 voraussichtlich etwa 117,53 Milliarden US-Dollar erreichen, was die starke Nachfrage widerspiegelt.
Bei der Auswahl einer Leiterplatte stehen Sie häufig vor der Entscheidung zwischenFR4 (starr)UndStarr-Flex (eine Mischung aus starr und flexibel). Die Wahl hängt von den mechanischen, elektrischen und gestalterischen Einschränkungen Ihres Produkts ab. Im Folgenden finden Sie Leitfragen zum „Wie/Warum/Was“, die Ihnen bei der Entscheidung helfen sollen:
| Rücksichtnahme | Schlüsselfrage | Typische Anleitung |
|---|---|---|
| Mechanische Beanspruchung und Biegung | Wie viel Flex oder Biegung wird das Board im Laufe seines Lebenszyklus erfahren? | Verwenden Sie Rigid-Flex, wenn häufiges Biegen oder Falten erforderlich ist; FR4, wenn die Platine flach bleibt. |
| Platz- und Gewichtsbeschränkungen | Warum ist Gewicht oder Kompaktheit entscheidend? | Rigid-Flex kann den Bedarf an Steckverbindern und der Verkabelung zwischen den Platinen reduzieren und so Platz und Gewicht sparen. |
| Kosten und Ertrag | Wie hoch ist Ihr Budget und das erwartete Volumen? | FR4 ist bei hohen Stückzahlen einfacher und kostengünstiger; Rigid-Flex hat eine höhere Prozesskomplexität und höhere Kosten. |
| Signalintegrität und Layer-Anzahl | Wie viele Schichten / wie dicht sind Ihre Spuren? | Beide können eine hohe Anzahl von Schichten unterstützen, aber Starrflex kann bei der Verlegung auf engstem Raum hilfreich sein. |
| Thermisch, Vibration, Zuverlässigkeit | Warum sollten Haltbarkeit und Zuverlässigkeit Priorität haben? | Rigid-Flex weist bei Stößen und Vibrationen häufig eine bessere Leistung auf, muss jedoch sorgfältig konstruiert werden. |
Schauen wir uns nun die beiden Varianten im Detail an.

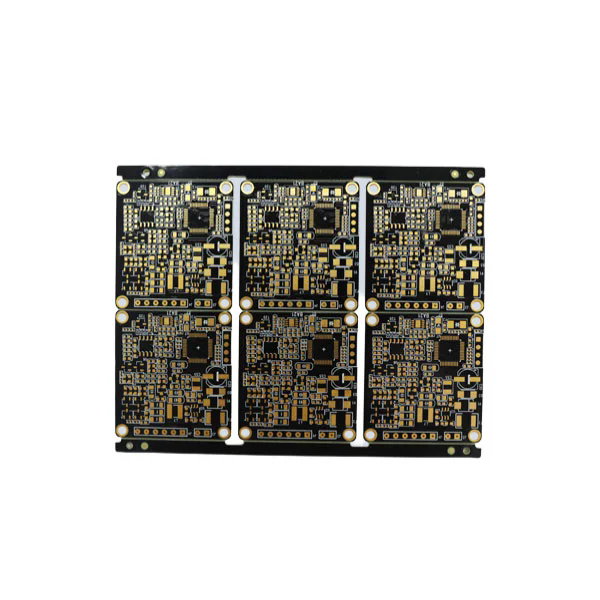

FR4 ist das am häufigsten verwendete Substrat für starre Leiterplatten. „FR“ steht fürFlammhemmendund „4“ ist eine Materialqualität. Es besteht aus gewebtem Glasfasergewebe mit einem Epoxidharz-Binder.
Nachfolgend finden Sie eine typische TabelleFR4-PlatineParameter (diese Zahlen können je nach Lieferant und Tg-Klasse variieren):
| Parameter | Typischer Wert/Bereich | Hinweise / Wichtigkeit |
|---|---|---|
| Dielektrizitätskonstante (Dk) | 3,8 – 4,8 (bei 1 MHz) | Beeinflusst die Impedanzsteuerung und Signalverzögerung. |
| Verlustfaktor (Df) | ~0,009 (bei 1 MHz) | Verlustfaktor: Signalverlust bei hoher Frequenz. |
| Elektrische Stärke | 800 – 1800 V/mil | Durchschlagfestigkeit. |
| Tg (Glasübergangstemperatur) | 130 °C, 140 °C, 150 °C, 170 °C | Eine höhere Tg sorgt für eine bessere thermische Zuverlässigkeit. |
| Plattenstärke | 0,4 mm – 3,2 mm (üblich) | Hängt von mechanischen/passenden Einschränkungen ab. |
| Kupferdicke | 1 Unze (≈35 µm), 2 Unzen, 3 Unzen, 4 Unzen | Schwereres Kupfer für höhere Strompfade. |
| Min. Spur/Abstand | ~4 mil (0,1 mm) oder besser | Abhängig von der Fertigungskapazität. |
| Oberflächenbeschaffenheit | ENIG, HASL, OSP, Immersion Ag usw. | Beeinflusst die Lötbarkeit und Zuverlässigkeit. |
Unterhaltungselektronik (Smartphones, Wearables, Haushaltsgeräte)
Industrielle Steuerplatinen, AD-Platinen, Netzteile
Wenn das Board flach bleibt, ohne dass es gefaltet oder gebogen werden muss
Kann nicht gebogen oder gebogen werden, ohne dass die Gefahr von Rissen oder Delaminationen besteht (aufgrund der starren Glas- und Epoxidstruktur)
Für kompakte Elektronik mit mehreren Segmenten, die flexible Verbindungen benötigt, ist Starrflex möglicherweise zu bevorzugen

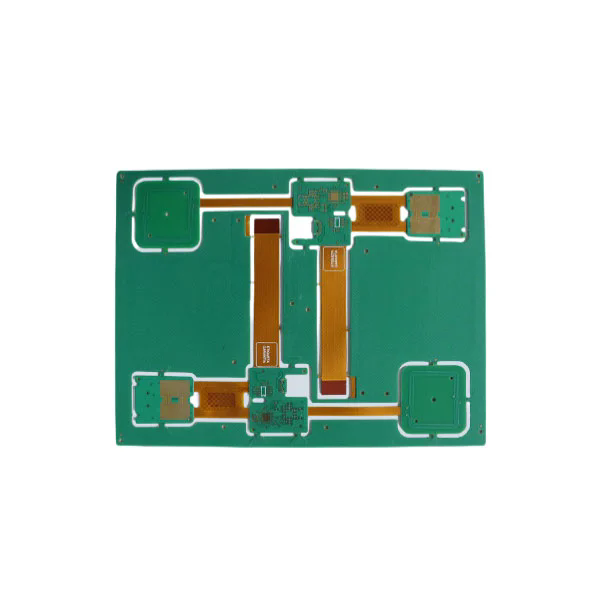

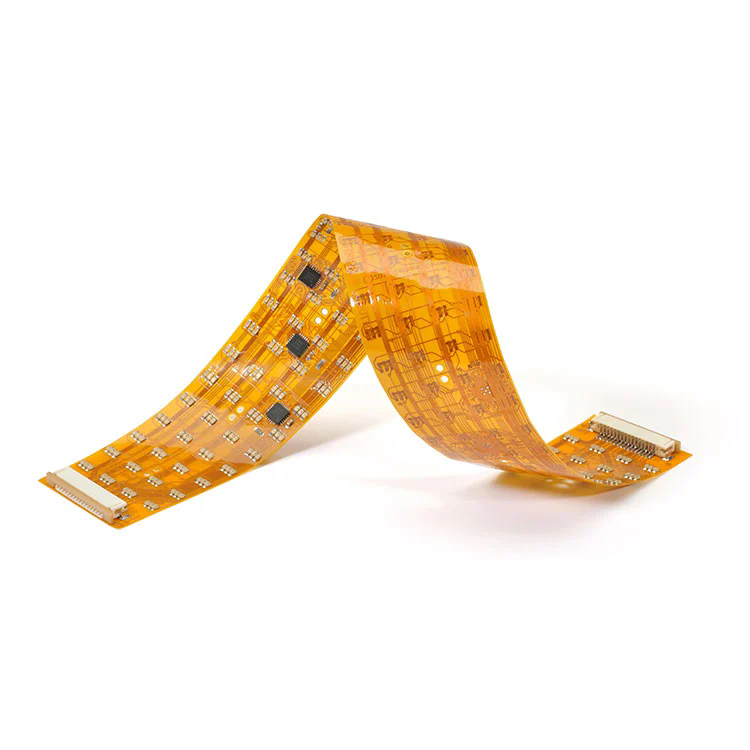

Starr-Flex-Leiterplattevereint starre Schaltungsabschnitte (typischerweise FR4) und flexible Schaltungsabschnitte (Polyimid, Polyester usw.) in einer integrierten Platine. Es ermöglicht Biegen, Falten und eine 3D-Struktur, während gleichzeitig eine starre Unterstützung für die Komponentenmontage erhalten bleibt.
Das Design muss die Flexzonen sorgfältig verwalten (Biegeradius, Lagenstapelung, Kupferübergänge).
Die starren und flexiblen Schichten werden durch kontrollierte Bindungs- und Adhäsionsbehandlungen laminiert.
Typische Flexmaterialien: Polyimidfolien, Deckfolien, Klebeschichten
Der Faltwinkel pro Schicht ist begrenzt (z. B. Polyimid oft ~0,5–2° pro Schicht).
Aus Branchenreferenzen:
| Artikel | Parameter / Fähigkeit | Notizen |
|---|---|---|
| Starre + flexible Plattenstärke | 0,25 mm bis 6,0 mm (kombiniert) | Hängt von Schichtkombinationen und Struktur ab |
| Schichten | Bis zu 32 Schichten in einigen Designs | Mehrschichtige starre + flexible Kombination |
| Min. Spur/Abstand | 0,075 mm / 0,075 mm (≈ 3 mil) | Flexbereich mit hoher Dichte |
| Min. Lochgröße/Padgröße | 0,10 mm / 0,35 mm | Für Microvias, Durchgangslöcher etc. |
| Maximale Kupferdicke | 4 Unzen (starrer Teil) | Für starre Abschnitte mit starker Strömung |
| Flexkupfer (Flexteil) | 0,5 – 2 Unzen | Helleres Kupfer im Flexbereich |
| Optionen für die Oberflächenveredelung | ENIG, Immersion Ag, OSP, HASL usw. | Für starre und flexible Abschnitte |
| Haftung und Laminierung | Spezielle Haftvorbereitung (Plasma, Braunoxid) | Um eine starr-flexible Verbindung zu gewährleisten |
Hervorragend geeignet für starke Vibrationen, Stöße und beengte Platzverhältnisse (z. B. Luft- und Raumfahrt, medizinische Geräte)
Reduziert/eliminiert Anschlüsse und die Verkabelung zwischen den Platinen
Vereinfacht die Montage durch die Integration starrer und flexibler Funktionen in einem Stück
Ermöglicht die Faltung von 3D-Schaltungen oder die Struktur auf mehreren Ebenen
Höhere Fertigungskomplexität, größeres Ertragsrisiko
Erfordert ein durchdachtes Design, insbesondere in den Flexzonen (Biegeradius, Spannungsentlastung)
Die Kosten pro Platine sind höher, aber die Systemkosten können aufgrund weniger Anschlüsse, Kabel und Montageschritte sinken
F1: Wie dick sollte eine Leiterplatte für meine Anwendung sein?
A1: Die Leiterplattendicke hängt von mechanischen, thermischen und Platzbeschränkungen ab. Typische starre FR4-Platten haben eine Dicke von 0,4 mm bis 3,2 mm. Bei Starr-Flex-Konstruktionen liegt die kombinierte Dicke oft zwischen 0,25 mm und 6,0 mm. Je dünner die Platte, desto größer die Flexibilität, allerdings nimmt die mechanische Stabilität ab.
F2: Warum sollte man sich für Rigid-Flex gegenüber separaten Rigid- und Flex-Boards entscheiden?
A2: Starr-Flex reduziert Anschlüsse, Verkabelung und Montageschritte; verbessert die Zuverlässigkeit bei Vibrationen und ermöglicht eine kompakte 3D-Faltung. Es integriert sowohl starre Montagezonen als auch flexible Abschnitte in einer Platine.
F3: Welche elektrischen Eigenschaften von FR4 beeinflussen die Signalintegrität am meisten?
A3: Die Dielektrizitätskonstante (Dk) beeinflusst die Impedanz und Ausbreitungsgeschwindigkeit; der Verlustfaktor (Df) beeinflusst den Signalverlust, insbesondere bei hohen Frequenzen; Kupferdicke und Leiterbahngeometrie spielen ebenfalls eine entscheidende Rolle.
BeiFanywayWir sind auf die Entwicklung und Herstellung leistungsstarker Leiterplattenlösungen spezialisiert, die auf anspruchsvolle Anwendungen zugeschnitten sind. Ganz gleich, ob Sie standardmäßige starre FR4-Leiterplatten oder komplexe Rigid-Flex-Leiterplatten benötigen, unser Ingenieursteam nutzt jahrzehntelanges Fachwissen, um Layout, Aufbau, Materialauswahl und Fertigungsstrategie zu optimieren.
Wir halten uns an strenge Qualitäts- und Zuverlässigkeitsstandards, entsprechen den IPC-Richtlinien und unterstützen fortschrittliche Prozesse wie HDI, Microvia und kontrollierte Impedanz. Unser Wettbewerbsvorteil liegt in der Ausgewogenheit von Kosten, Ertrag und erweiterter Leistungsfähigkeit für Ihre Produktanforderungen.
Wenn Sie überlegen, ob Sie FR4 oder Starrflex in Ihrem nächsten Design verwenden sollten, oder einen Prototyp oder eine Massenproduktion benötigen, ist Fanyway bereit, Ihnen zu helfen.Kontaktieren Sie unsBesprechen Sie noch heute Ihre Projektanforderungen und holen Sie sich ein Angebot ein.
