In der heutigen schnell vorbeigweiten Elektronikbranche war die Nachfrage nach Geräten, die höhere Stromlasten bewältigen, extremen Betriebsbedingungen standhalten und die Zuverlässigkeit über längere Lebensdauer aufrechterhalten können. Im Zentrum dieser Herausforderung liegt die gedruckte Leiterplatte (PCB), die Grundlage, auf der jedes elektronische System gebaut wird. Während Standard -PCBs weit verbreitet sind,Schwere Kupfer -PCBshaben für Anwendungen, bei denen die derzeitige Tragfähigkeit, das thermische Management und die Haltbarkeit von entscheidender Bedeutung sind, bekannt geworden.

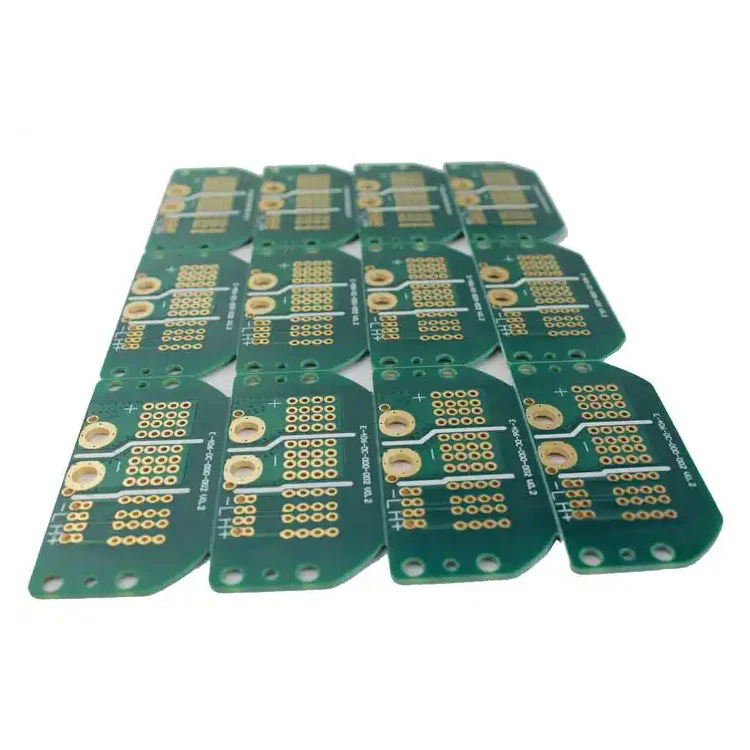

Eine schwere Kupfer -Leiterplatte wird als Leiterplatte mit Kupferleiter definiert, die deutlich dicker sind als in Standard -PCBs. Während regelmäßige PCBs typischerweise eine Kupferdicke zwischen 1 oz/ft² (35 µm) und 3 oz/ft² (105 µm) aufweisen, beginnen schwere Kupfer -PCBs bei 3 oz/ft² und können je nach Herstellungsprozess- und Anwendungsanforderungen 20 oz/ft² oder sogar höher erreichen.
Die Verwendung dicker Kupferschichten ermöglicht es diesen Boards, höhere Ströme ohne Überhitzung zu tragen, die Wärme effektiver abzuleiten und harte Umgebungsbedingungen wie extreme Temperaturen, Vibrationen und mechanische Spannungen zu ertragen. Wenn die Industrien in Richtung Elektrifizierung, erneuerbare Energien, Elektrofahrzeuge und industrielle Automatisierung übergehen, spielen schwere Kupfer -PCBs eine entscheidende Rolle bei der Gewährleistung von Leistung und Sicherheit.
Zu den wichtigsten Branchen, in denen schwere Kupfer -PCB unverzichtbar sind, gehören:
Leistungselektronik: Wechselrichter, Leistungswandler und Motorsteuerungssysteme.
Automobil: Batterie- und Ladesysteme für Elektrofahrzeuge.
Erneuerbare Energien: Solarstromsysteme und Windkraftanlagen.
Militär und Luft- und Raumfahrt: Verteidigungselektronik und Avionik.
Industriegeräte: Hochstromübergreifende Schaltgeräte und schwere Maschinen.
Der Grund, warum starke Kupfer-PCBs Materie einfach ist: Ohne sie würden Hochleistungssysteme vorzeitig ausfallen, bei unzuverlässigen Verbindungen zu überhitzen oder unter unzuverlässigen Verbindungen leiden, die die Sicherheit und Funktionalität beeinträchtigen könnten.
Die Stärke schwerer Kupfer -PCBs liegt in ihren einzigartigen Designmerkmalen, die eine verbesserte Leistung bieten, die über die Standard -PCBs hinausgeht.
Die dickeren Kupferspuren ermöglichen einen deutlich mehr Strom, ohne übermäßige Wärmeerzeugung zu fließen. Dies macht sie ideal für hochströmende Anwendungen wie Stromverteilungssysteme, Batterieladekreise und Leistungskonverter.
In elektronischen Systemen ist Überhitzung eine der Hauptursachen für den Ausfall des Komponenten. Starke Kupfer -PCBs übertreffen sich bei der Ablassung von Wärme aufgrund ihrer dickeren Kupferschichten, reduzieren die Hotspots und die Aufrechterhaltung einer stabilen Betriebstemperatur auch bei anspruchsvollen Lasten.
Bei robusten Kupferleitern stehen diese Boards mechanischer Belastung, Ermüdung der Lötverbindung und wiederholtem Wärmeradfahren. Dies macht sie für Umgebungen geeignet, in denen Schwingungen oder plötzliche Temperaturänderungen auftreten.
Anstatt mehrere Schichten oder übergroße Boards zur Verbreitung von Strom zu verwenden, ermöglichen schwere Kupfer -PCBs den Ingenieuren, kompakte Systeme mit weniger Schichten zu entwerfen. Dies führt zu Kosteneinsparungen bei Materialien, verkürzter Montagezeit und effizienterer Raumnutzung.
Schwere Kupfer-PCBs können sowohl Hochstrom- als auch Kontrollschaltungen in dieselbe Platine integrieren. Dadurch wird die Notwendigkeit separater Boards, die Straffung des Designs und die Verbesserung der Gesamtsystemzuverlässigkeit beseitigt.
| Parameter | Spezifikationsoptionen |
|---|---|
| Kupferdicke | 3 oz/ft² bis 20 oz/ft² (105 µm - 700 µm) |
| Brettmaterial | FR-4, Polyimid, High-TG FR-4, Keramik, Metallkern |
| Schichtzahl | 2–12 Ebenen (anpassbar abhängig von der Anwendung) |
| Thermischer Widerstand | Optimiert für die Abteilung mit hoher Wärme, kompatibel mit Kühlkörpern |
| Dielektrische Stärke | Hochspannungswiderstand bis zu 5 kV oder mehr |
| Oberflächenbeschaffung | Hasl, Enig, OSP, Eintauchen Silber, Eintauchen |
| Anwendungen | Netzteile, Wechselrichter, Automobiler, erneuerbare Energiesysteme |
Diese Spezifikationen beleuchten, warum starke Kupfer -PCB bei der Behandlung der doppelten Herausforderungen von hoher Strom und hoher Temperatur hervorgehoben werden.
Für Hersteller und Systemdesigner ist die Auswahl schwerer Kupfer-PCB mehr als nur eine technische Entscheidung-es ist eine strategische Investition, die sich auf die Produktqualität, die Wettbewerbsfähigkeit und die langfristige Zuverlässigkeit auswirkt.
Längere Lebensdauer der Elektronik
Durch die effiziente Verteilung der Wärme und die Vorbeugung lokaler Fehler verlängern starke Kupfer -PCBs die Betriebsdauer von Geräten erheblich.
Sicherheit und Zuverlässigkeit
In Sektoren wie Medizinprodukten, Verteidigung und Automobil ist das Scheitern keine Option. Schwere Kupferplatten bieten unter kritischen Bedingungen eine stabile Leistung.
Designflexibilität
Die Fähigkeit, Strom- und Steuerungsschaltungen auf derselben PCB zu integrieren, vereinfacht das Design, reduziert den Raum und minimiert die Systemkomplexität.
Reduzierte Wartungskosten
Langlebige Konstruktion führt im Laufe der Zeit zu weniger Ersatz, weniger Ausfallzeiten und geringeren Wartungskosten.
Unterstützung für Hochleistungstrends
Mit der globalen Verschiebung in Richtung Elektrofahrzeuge, erneuerbaren Energien und hocheffizienten Systeme bilden schwere Kupfer-PCBs die Grundlage für Innovationen.
Elektrofahrzeuge (EVS): Schwere Kupfer-PCBs unterstützen Batteriemanagementsysteme, Ladeinfrastruktur und Hochstromkreise.
Erneuerbare Energien: Solarenergie -Wechselrichter und Windkraftanlagen sind auf diese Boards angewiesen, um schwankende Lasten zu bewältigen.
Medizinische Geräte: Geräte wie MRT-Maschinen und Röntgengeräte erfordern zuverlässige Hochstromkreise.
Industrieautomatisierung: Motorfahrten und Robotersysteme hängen von stabilen Hochleistungs-PCBs ab.
F1: Warum sind schwere Kupfer -PCBs teurer als Standard -PCBs?
A: Die höheren Kosten resultieren aus speziellen Herstellungsprozessen, dickeren Kupferbeschichtung und robusteren Laminierungsanforderungen. Die Investition ist jedoch durch verbesserte Zuverlässigkeit, längere Lebensdauer und gesenkte Gesamtsystemkosten in Hochleistungsanwendungen gerechtfertigt.
F2: Warum können keine Standard-PCBs in hochströmenden Systemen anstelle von schweren Kupfer-PCBs verwendet werden?
A: Standard-PCBs weisen eine begrenzte Kupferdicke auf, die die Stromversorgerkapazität und die Wärmeabteilung einschränkt. Die Verwendung von Umgebungen mit hoher Leistung würde zu Überhitzung, vorzeitigen Ausfällen und Sicherheitsrisiken führen. Schwere Kupfer -PCBs werden speziell entwickelt, um diese Einschränkungen zu überwinden.
Wenn Branchen Elektrifizierung, erneuerbare Energien und digitale Transformation umfassen, wird die Nachfrage nach hoher Zuverlässigkeit und Hochleistungs-PCBs nur wachsen. Schwere Kupfer -PCBs sind nicht nur eine aktuelle Lösung - sie sind eine Grundlage für die Zukunft.
Elektromobilität: Mit dem globalen Vorstoß in Richtung EVs verlassen sich Ladesysteme und Batterien mit hoher Kapazität auf robuste PCBs für die Stromversorgung.
Grüne Energie: Solar- und Windenergiesysteme Nachfrageplatten, die schwankende Leistungsbelastungen verwalten können, ohne die Leistung zu beeinträchtigen.
5G- und IoT-Infrastruktur: Hochleistungsnetzwerke benötigen PCBs, die hohe Ströme für Basisstationen und verbundene Geräte unterstützen können.
Miniaturisierung von Stromversorgungssystemen: Die Designer reduzieren die Gerätegrößen, ohne die Stromversorgung zu beeinträchtigen, wodurch schwere Kupfer -PCBs unverzichtbar werden.
Unternehmen, die stark Kupfer-PCBs anwenden, sind ihre Systeme gegen steigende Energieanforderungen und strengere Sicherheitsvorschriften. Von der Reduzierung der Umweltauswirkungen bis zur Verbesserung der Produktzuverlässigkeit bieten diese Boards einen unvergleichlichen Wert.
BeiFanwayWir widmen uns der Herstellung hochwertiger kupferischer PCB, die den strengen Anforderungen moderner Branchen entsprechen. Unser Fachwissen in der fortgeschrittenen Herstellung in Verbindung mit einer Verpflichtung zur Haltbarkeit und Präzision stellt sicher, dass jeder Verwaltungsrat eine außergewöhnliche Leistung in Hochleistungsumgebungen liefert.
Unabhängig davon, ob Ihr Unternehmen in Automobile, erneuerbare Energien, industrielle Automatisierung oder Luft- und Raumfahrt tätig ist, bietet Fanway maßgeschneiderte PCB-Lösungen, um einen langfristigen Erfolg zu erzielen. Für weitere Informationen, detaillierte Spezifikationen oder benutzerdefinierte Anfragen.Kontaktieren Sie unsHeute und entdecken Sie, wie Fanway Ihre Projekte mit erstklassiger Kupfer-Kupfer-PCB-Technologie unterstützen kann.
