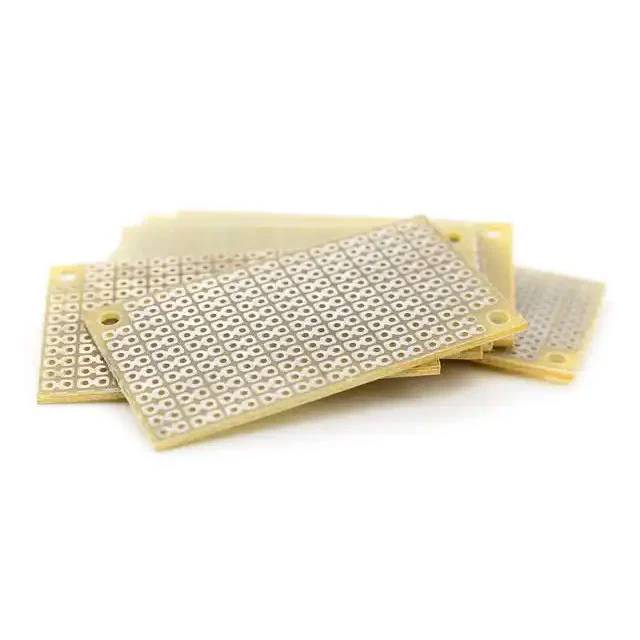

Keramische Leiterplatten(Printed Circuit Boards) erfreuen sich in Branchen, die eine hohe thermische Leistung, Zuverlässigkeit und Miniaturisierung erfordern, zunehmender Beliebtheit. Im Gegensatz zu herkömmlichen FR4-Platinen verwenden Keramik-Leiterplatten Keramikmaterialien als Substrat und bieten eine hervorragende Wärmeableitung, mechanische Festigkeit und elektrische Isolierung.
Keramische Leiterplatten sind spezielle Leiterplatten, die keramische Materialien – üblicherweise Aluminiumoxid (Al₂O₃), Aluminiumnitrid (AlN) oder Berylliumoxid (BeO) – als Basissubstrat verwenden. Diese Materialien werden aufgrund ihrer außergewöhnlichen Wärmeleitfähigkeit, elektrischen Isolierung und Stabilität unter Hochtemperaturbedingungen ausgewählt.
Hauptmerkmale und Parameter von Keramik-Leiterplatten:
| Parameter | Typischer Bereich/Spezifikation | Beschreibung |
|---|---|---|
| Substratmaterial | Al₂o₃, AlN, BEAO Beo | Bestimmt die Wärmeleitfähigkeit und die elektrischen Isolationseigenschaften |
| Wärmeleitfähigkeit | 20–200 W/m·K | Effiziente Wärmeableitung für Hochleistungskomponenten |
| Dielektrizitätskonstante (εr) | 8-9 (al₂Oo), 8,5-9 (ALN) | Gewährleistet die Signalintegrität in Hochfrequenzanwendungen |
| Wärmeausdehnungskoeffizient (CTE) | 6–7 ppm/°C | Reduziert die Spannung zwischen Leiterplatte und montierten Komponenten |
| Maximale Betriebstemperatur | 450–1000°C | Unterstützt Hochtemperaturbetrieb ohne Substratverschlechterung |
| Dicke | 0,2–3,0 mm | Unterstützt sowohl dünne als auch starre Designs |
| Kupferschicht | 35–105 µm | Bietet ausreichende Stromtragfähigkeit |
| Oberflächenbeschaffenheit | Gold, Nickel, Zinn, Silber | Gewährleistet Zuverlässigkeit beim Löten und langfristige Haltbarkeit |
Keramische Leiterplatten werden oft in folgende Kategorien eingeteilt:Direkt gebundenes Kupfer (DBC), Aktives Metalllöten (AMB), UndDickschichttechnologieBretter. Jeder Typ erfüllt spezifische Anforderungen, von Hochstrom-Leistungsmodulen bis hin zu mikroelektronischen Geräten, und bietet einzigartige Vorteile im Wärmemanagement und in der mechanischen Robustheit.
Überlegene Wärmeableitung:
Hochleistungs-LEDs, HF-Module und Leistungselektronik erzeugen erhebliche Wärme. Keramische Leiterplatten bieten effiziente Wärmewege, verhindern Überhitzung, verbessern die Langlebigkeit und sorgen für eine stabile Leistung unter Hochlastbedingungen. Keramik-Leiterplatten auf Aluminiumnitridbasis können beispielsweise eine Wärmeleitfähigkeit von über 200 W/m·K erreichen, was weit über der von Standard-FR4-Platten (~0,3 W/m·K) liegt.
Hochfrequenzstabilität:
Keramiksubstrate weisen einen geringen dielektrischen Verlust auf, was eine minimale Signaldämpfung in Hochfrequenzschaltungen gewährleistet. Dadurch sind sie ideal für HF-Anwendungen, 5G-Module und Satellitenkommunikationsgeräte.
Mechanische und chemische Stabilität:
Keramik widersteht Korrosion, Feuchtigkeit und Thermoschock, was in Automobil-, Luft- und Raumfahrt- und Industrieumgebungen, in denen Leiterplatten rauen Bedingungen ausgesetzt sind, von entscheidender Bedeutung ist.
Miniaturisierung und High-Density-Designs:
Mit dem Aufkommen kompakter elektronischer Geräte ermöglichen Keramik-Leiterplatten eine engere Platzierung der Komponenten, ohne das Wärmemanagement zu beeinträchtigen. Ihre strukturelle Steifigkeit trägt schwere oder hochdichte Komponenten.
Langfristige Zuverlässigkeit:
Keramische Leiterplatten behalten ihre Leistung auch bei hohen Temperaturen und mechanischer Beanspruchung über längere Zeiträume und reduzieren so die Notwendigkeit häufiger Austausche oder Systemausfälle.
Keramische Leiterplatten sind in Bereichen unverzichtbar, in denen sowohl eine hohe thermische Leistung als auch Präzisionstechnik erforderlich sind. Zu den wichtigsten Anwendungen gehören:
LED-Beleuchtung:Hochleistungs-LEDs profitieren von der hervorragenden Wärmeableitung der Keramikplatinen und erhöhen so die Helligkeit und Lebensdauer.
Leistungselektronik:Wechselrichter, Konverter und Motortreiber verlassen sich auf DBC-Keramik-Leiterplatten, um Strom und Wärme zu verwalten.
Automobilindustrie:Elektrofahrzeuge und Hybridsysteme nutzen Keramik-Leiterplatten in Batteriemanagement- und Antriebsstrangmodulen.
Telekommunikation:HF- und 5G-Geräte erfordern eine stabile Signalübertragung bei hohen Frequenzen, die mit verlustarmen Keramiksubstraten erreichbar ist.
Medizinische Geräte:Hochzuverlässige Schaltkreise für Bildgebungssysteme, Laser und Diagnostik nutzen Keramik-PCBs, um einen präzisen Betrieb bei hohen Temperaturen aufrechtzuerhalten.
Neue Trends:
Integration mit flexibler Elektronik:Die Kombination von Keramik-Leiterplatten mit flexiblen Substraten ermöglicht Hybriddesigns für tragbare Geräte und kompakte Robotik.
Erweitertes Wärmemanagement:Innovationen wie eingebettete Heatpipes oder Mikrokanalkühlung werden neben Keramik-Leiterplatten implementiert, um die Leistung weiter zu steigern.
Miniaturisierung von Hochleistungsmodulen:Keramiksubstrate unterstützen hochdichte Verbindungen in kleinen Formfaktoren und ermöglichen so Unterhaltungselektronik und Industriegeräte der nächsten Generation.
Grüne Fertigung:Umweltfreundliche Produktionstechniken für Keramik-Leiterplatten erfreuen sich immer größerer Beliebtheit und reduzieren die Umweltbelastung bei gleichzeitig hoher Leistung.
F1: Welche Vorteile bietet die Verwendung von Keramik-Leiterplatten gegenüber Metallkern-Leiterplatten?
A1:Keramische Leiterplatten bieten im Vergleich zu Leiterplatten mit Metallkern eine überlegene Wärmeleitfähigkeit, einen geringeren dielektrischen Verlust, eine höhere Temperaturbeständigkeit und eine größere mechanische Stabilität. Während sich Metallkerne durch eine hervorragende Wärmeverteilung auszeichnen, sorgt Keramik für ein präzises Wärmemanagement an lokalisierten Hotspots und sorgt gleichzeitig für die elektrische Isolierung.
F2: Wie wirkt sich die Dicke einer Keramikplatine auf deren Leistung aus?
A2:Dickere Keramiksubstrate verbessern die mechanische Festigkeit und ermöglichen eine höhere Stromkapazität, können jedoch die Wärmeableitungseffizienz pro Dickeneinheit leicht verringern. Durch die Wahl der optimalen Dicke werden Steifigkeit, thermische Leistung und Herstellungsmöglichkeit für die beabsichtigte Anwendung in Einklang gebracht.
F3: Können Keramik-Leiterplatten in Hochfrequenzanwendungen verwendet werden?
A3:Ja, Keramik-Leiterplatten haben einen geringen dielektrischen Verlust und eine stabile Permittivität, was sie ideal für HF-Schaltkreise, 5G-Module und Mikrowellenanwendungen macht, bei denen die Signalintegrität von entscheidender Bedeutung ist.
F4: Sind Keramik-Leiterplatten teurer als herkömmliche FR4-Leiterplatten?
A4:Ja, Keramik-Leiterplatten haben aufgrund der Material- und Verarbeitungskomplexität im Allgemeinen höhere Vorlaufkosten. Allerdings rechtfertigen die langfristige Zuverlässigkeit, der thermische Wirkungsgrad und die geringeren Ausfallraten oft die Investition, insbesondere bei Hochleistungs- oder Hochfrequenzanwendungen.
F5: Was sind die Unterschiede zwischen DBC-, AMB- und Dickschicht-Keramik-Leiterplatten?
A5:DBC-Platinen verfügen über direkt mit Keramik verbundenes Kupfer und bieten so eine hervorragende Wärmeleitung für Leistungsgeräte. AMB-Platinen nutzen Löttechniken für eine starke thermische und elektrische Verbindung. Dickschicht-Keramik-Leiterplatten basieren auf gedruckten leitfähigen Pasten, die für kompakte, mehrschichtige Schaltkreise geeignet sind.
Fanwayist auf Hochleistungs-Keramik-Leiterplatten spezialisiert, die speziell für die moderne Elektronik entwickelt wurden. Das Unternehmen kombiniert hochwertige Keramikmaterialien mit präzisen Herstellungsprozessen, um ein hervorragendes Wärmemanagement, Signalstabilität und mechanische Zuverlässigkeit zu gewährleisten. Durch das Angebot eines vollständigen Spektrums an Keramik-PCB-Lösungen – einschließlich DBC-, AMB- und Dickschichtvarianten – erfüllt Fanway die vielfältigen Anforderungen von Branchen, die von LED-Beleuchtung bis hin zu Automobilelektronik reichen.
Mit jahrzehntelanger Erfahrung und einem Schwerpunkt auf Qualität stellt Fanway sicher, dass jedes Board internationalen Standards entspricht, und unterstützt Kunden dabei, eine optimierte thermische Leistung, eine längere Lebensdauer der Geräte und Designlösungen mit hoher Dichte zu erreichen. Für Anfragen, technischen Support oder maßgeschneiderte Keramik-PCB-Lösungen wenden Sie sich bitte an uns.Kontaktieren Sie unsEntdecken Sie noch heute die innovativen Angebote von Fanway und verbessern Sie Ihre elektronischen Designs.
