In der schnelllebigen Welt der Elektronikherstellung, in der kompakte Konstruktionen, leichte Strukturen und überlegene Leistung unerlässlich sind.Starre Flex -PCBshaben sich zu einer der innovativsten Lösungen entwickelt. Die starre Bretter mit der Vielseitigkeit flexibler Schaltkreise kombinieren die Haltbarkeit von starre Flex -PCBs und verändern, wie Ingenieure alles von der Unterhaltungselektronik bis zu Luft- und Raumfahrtsystemen entwerfen. In diesem Artikel werden wir tief in die starre Flex-PCBs eintauchen, wie sie funktionieren, warum sie immer beliebter werden und wie ihre einzigartigen Parameter sie zur optimalen Wahl für Anwendungen mit hoher Nachfrage machen.

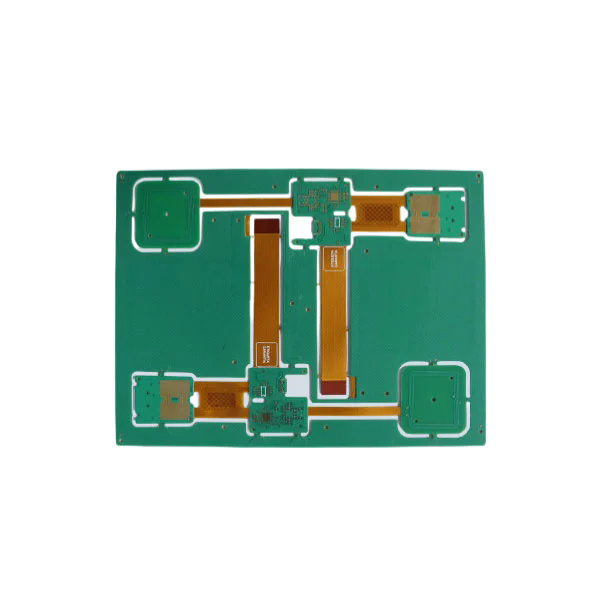

Eine starren Flex -PCB ist eine hybride gedruckte Leiterplatte, die sowohl starre als auch flexible Substrate in ein einzelnes, nahtloses Design integriert. Im Gegensatz zu herkömmlichen starren PCBs, die ausschließlich aus steifem FR4 oder ähnlichen Materialien bestehen, oder rein flexible Schaltungen, die Polyimidfilme verwenden, kombinieren starre Flex -PCBs beide Technologien, um die Leistung und die Designfreiheit zu maximieren.
Im Kern unterstützt der starre Abschnitt Komponenten, die eine mechanische Stabilität erfordern, z. B. Anschlüsse, Mikrocontroller oder integrierte Schaltungen, während der flexible Abschnitt es der Platine ermöglicht, sich in kompakte Gehäuse zu biegen, zu falten oder zu verdrehen. Dies macht starre Flex -PCBs ideal für Anwendungen, bei denen der Platz begrenzt ist, aber eine hohe Zuverlässigkeit von entscheidender Bedeutung ist.
Signalintegrität: Kürzere Verbindungen zwischen starre und flexiblen Schichten minimieren den Signalverlust und verbessern die Hochgeschwindigkeitsdatenübertragung.
Mechanische Vielseitigkeit: Der flexible Abschnitt ermöglicht das Falten, das die Gesamtgröße der Geräte verringert und sperrige Verkabelung beseitigt.
Zuverlässigkeitsverbesserung: Die Integration von Flex- und starre Teilen in ein einzelnes PCB minimiert Lötverbindungen und Steckverbinder, die häufige Ausfallpunkte sind.
Diese Mischung aus Leistung und Designflexibilität hat in Branchen wie medizinischen Geräten, militärischen Elektronik, Automobilsystemen und Verbrauchergeräten starre Flex -PCBs von entscheidender Bedeutung gemacht.
Elektronikhersteller sehen sich bei der Auswahl von PCB -Typen häufig vor einer kritischen Entscheidung: Sollten sie eine herkömmliche starre PCB, eine flexible Leiterplatte oder eine starre Flex -PCB verwenden? Hier sind die Hauptgründe, warum starre Flex -PCBs zur bevorzugten Wahl für fortschrittliche Designs werden.
| Besonderheit | Starre PCB | Flexible PCB | Starre Flex -PCB |
|---|---|---|---|
| Raumnutzung | Beschränkt | Exzellent | Exzellent |
| Mechanische Haltbarkeit | Hoch | Mäßig | Hoch |
| Designflexibilität | Niedrig | Hoch | Hoch |
| Signalintegrität | Mäßig | Mäßig | Exzellent |
| Montagekomplexität | Hoch (mehr Anschlüsse) | Hoch | Niedrig |
| Zuverlässigkeit | Gut | Mäßig | Exzellent |
Starre Flex -PCBs bieten das Beste aus beiden Welten, indem sie die Robustheit von starren PCBs mit der Anpassungsfähigkeit flexibler Schaltungen kombiniert. Dies führt zu:
Kompakte Designs: Wesentlich für Smartphones, Wearables und IoT -Geräte.
Reduziertes Gewicht: Kritisch für Luft- und Raumfahrt-, Drohnen- und Automobilanwendungen.
Weniger Verbindungspunkte: Reduziert potenzielle Ausfallpunkte und verbessert die Produktlebensdauer.
Verbesserte Leistung: Halten Sie auch in hochfrequenten Anwendungen eine überlegene Signalübertragung bei.
Medizinprodukte: Herzschrittmacher, Bildgebungssysteme und chirurgische Werkzeuge.
Luft- und Raumfahrt & Verteidigung: Avionik, Radarsysteme und Elektronik der Militärqualität.
Automobile: Advanced Triver-Assistance Systems (ADAs), Infotainment-Systeme und EV-Batteriemanagement.
Unterhaltungselektronik: Smartphones, Tablets, Kameras und Gaming -Konsolen.
Durch die Ermöglichung der Miniaturisierung bei der Aufrechterhaltung der strukturellen Integrität sind starre Flex-PCBs zu einer unverzichtbaren Komponente in elektronischen Geräten der nächsten Generation geworden.
Bei der Auswahl eines starre Flex -PCB -Lieferanten ist das Verständnis der technischen Parameter von entscheidender Bedeutung. Die hochwertige Herstellung sorgt für Haltbarkeit, Leistung und Einhaltung strenger Branchenstandards. Im Folgenden finden Sie eine Zusammenfassung der wichtigsten Produktspezifikationen, die eine überlegene starre Flex -PCB definieren:
| Parameter | Spezifikation |
|---|---|
| Material | FR4, Polyimid, Haustier |
| Schichtzahl | 2 bis 20+ Schichten |
| Kupferdicke | 0,5 Unzen bis 4 Unzen |
| Min. Linienbreite/Abstand | 0,075 mm / 0,075 mm |
| Lochgröße | Min. 0,1 mm |
| Flex Bend Radius | So niedrig wie 0,5 mm |
| Oberflächenbeschaffung | Enig, Hasl, OSP, Immersion Silber, Goldbeschichtung |
| Betriebstemperatur | -40 ° C bis +150 ° C. |
| Impedanzkontrolle | ± 10% |
| Zertifizierungen | ROHS, UL, ISO9001, IPC-6013 |
Diese Spezifikationen stellen sicher, dass die PCB eine hohe elektrische Leistung aufrechterhält und harte Umgebungsbedingungen standhält. Die auf starre Flex -PCB spezialisierten Hersteller verwenden fortschrittliche Herstellungstechniken wie Laserbohrungen, kontrollierte Impedanzrouting und automatisierte optische Inspektion, um Präzision und Zuverlässigkeit zu gewährleisten.
Die Auswahl des richtigen Herstellers ist genauso kritisch wie die Auswahl des richtigen PCB -Designs. Hier ist eine Checkliste, mit der Sie einen zuverlässigen starre Flex -PCB -Lieferanten bewerten können:
Engineering -Expertise: Stellen Sie sicher, dass der Hersteller über eine Erfahrung mit komplexen mehrschichtigen, starre Flex -PCB -Designs verfügt.
Materialqualität: Verwenden Sie nur hochgradige FR4 und Polyimid, um Haltbarkeit und Flexibilität zu gewährleisten.
Qualitätssicherung: Suchen Sie nach strengen Testprotokollen, einschließlich AOI, Impedanztests und thermischen Belastungstests.
Anpassungsoptionen: Wählen Sie einen Lieferanten, der maßgeschneiderte Lösungen für Ihre spezifischen Anwendungsanforderungen anbietet.
Vorlaufzeit und Skalierbarkeit: Schnelles Prototyping in Kombination mit der Fähigkeit zur Massenproduktion ist entscheidend.
Falway ist ein führender Hersteller von starken Flex-PCB-Herstellern mit jahrelanger Erfahrung in Bezug auf hochwertige Lösungen für Branchen wie Medizin, Automobil, Luft- und Raumfahrt und Unterhaltungselektronik. Unsere Produkte werden mit hochmodernen Geräten hergestellt, die IPC-6013-Standards entsprechen und strenge Qualitätstests durchlaufen, um eine erstklassige Leistung zu gewährleisten.
Unabhängig davon, ob Sie ein komplexes mehrschichtiges Design oder einen kostengünstigen Prototyp benötigen, bietet Fanyway eine umfassende Unterstützung von der Konstruktion bis zur endgültigen Produktion.
Q1. Was sind die Hauptvorteile der Verwendung starre Flex -PCBs im Produktdesign?
A1. Starre Flex -PCB ermöglichen kompakte Konstruktionen, reduzieren das Gesamtgewicht, minimieren die Vernetzung und verbessern die Signalintegrität. Diese Vorteile machen sie ideal für Branchen, in denen Zuverlässigkeit und Miniaturisierung kritisch sind, wie z. B. Luft- und Raumfahrt, Automobil und Medizintechnik.
Q2. Sind starre Flex -PCBs teurer als herkömmliche starren PCBs?
A2. Während die anfänglichen Herstellungskosten für starre Flex -PCBs möglicherweise höher sind, reduzieren sie häufig die Gesamtproduktionskosten, indem sie die Steckverbinder minimieren, die Zuverlässigkeit verbessern und eine effiziente Montage ermöglichen. In Hochleistungsanwendungen erzielen sie erhebliche Kosteneinsparungen gegenüber dem Produktlebenszyklus.
Starre Flex -PCBs definieren moderne Elektronik neu, indem sie unübertroffene Designflexibilität, Zuverlässigkeit und Leistung bieten. Sie ermöglichen es Ingenieuren, kompakte, aber robuste Produkte zu schaffen, die den wachsenden Anforderungen der Branche von Medizintechnik bis zur Luft- und Raumfahrt gerecht werden.
BeiFalwayWir sind spezialisiert auf die Herstellung hochwertiger starrer Flex-PCBs, die auf Ihre Bedürfnisse zugeschnitten sind. Mit unseren hochmodernen Einrichtungen, strengen Testprotokollen und technischen Fachkenntnissen helfen wir Ihnen, eine optimale Leistung und Zuverlässigkeit für Ihre Produkte zu erzielen.
Bereit, Ihr Elektronikdesign auf die nächste Stufe zu bringen?Kontaktieren Sie unsHeute, um Ihr Projekt zu besprechen und herauszufinden, wie Fanyway die perfekte Lösung für die starre Flex -PCB liefern kann.
-
