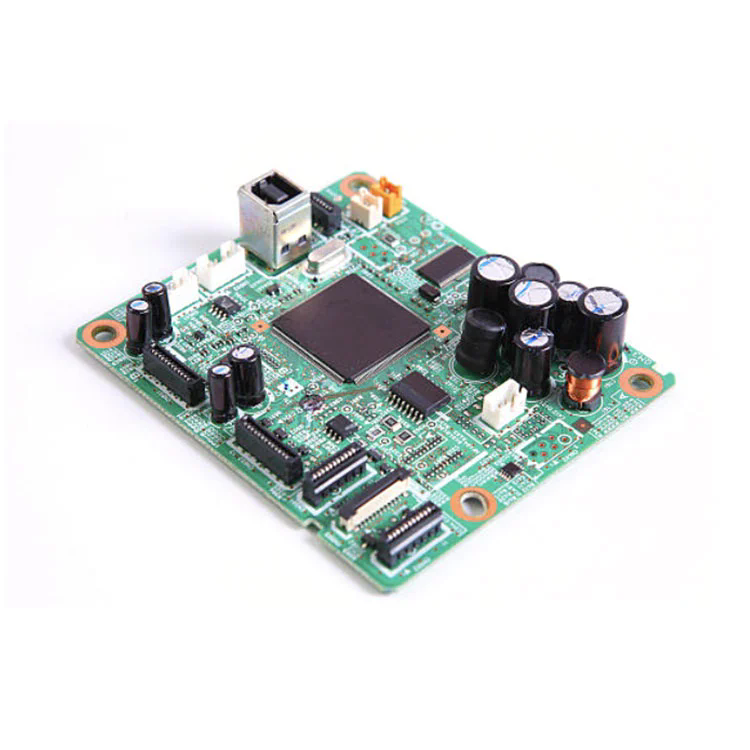

In der sich schnell entwickelnden Elektronikwelt von heute ist die Fähigkeit, mehrere PCB-Technologien-Rigid, Flex, Starrid-Flex-zu mischen, eine einzige integrierte Lösung von entscheidender Bedeutung.Gemischte PCB -BaugruppeGewinnt an Bedeutung, weil es ermöglicht:
Kompaktes, leichtes Design: Zusammenführt starre und flexible Substrate für platzsparende Formfaktoren.
Verbesserte Haltbarkeit und Zuverlässigkeit: Flexschichten absorbieren mechanische Spannung und reduzieren das Versagen.
Kosteneffizienz: Kombiniert Prozesse zur Reduzierung von Montageschritten, Beschaffung und Inventar.
Aktuelle Google-Suchtrends zeigen eine hohe Nachfrage nach Begriffen wie „gemischte PCB-Assemblerdienste“, „Starr-Flex-PCB-Montage“ und „Flex to starred PCB-Integration“. Durch die Strukturierung dieses Artikels rund um die zentrale Abfrage - „Was macht die gemischte PCB -Montage für die heutige Elektronik unverzichtbar?“ - Ist wir eng mit der Suchabsicht der Benutzer und Trends übereinstimmen.

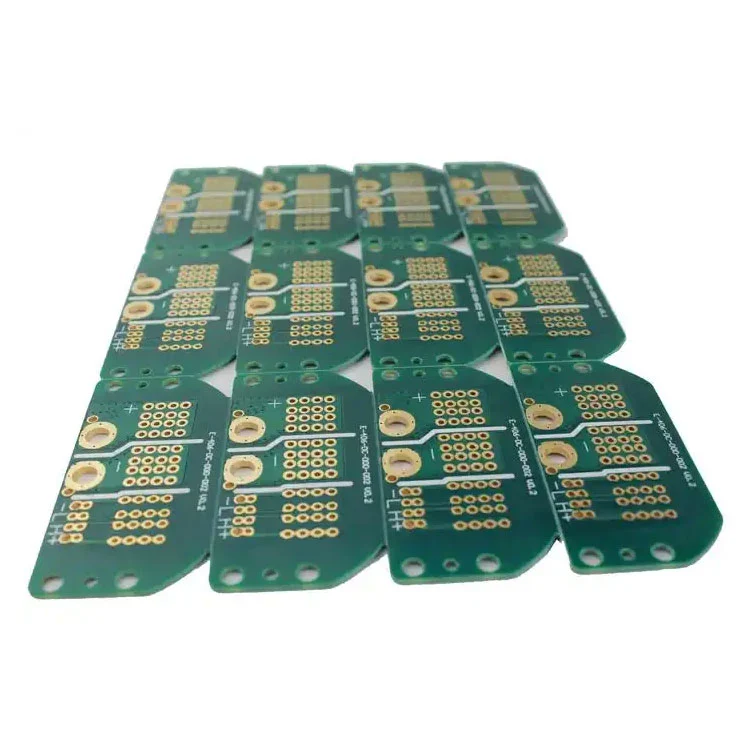

Im Folgenden finden Sie eine konsolidierte Übersicht (in Tabellenform), die einen detaillierten Schnappschuss gemischter PCB -Montagespezifikationen bietet. Dies zeigt unsere Professionalität und Klarheit.
| Besonderheit | Spezifikation / Beschreibung |
|---|---|
| Substrattypen | Starre FR-4-Schichten, Polyimid Flex-Schichten, starre Flexkonfigurationen |
| Schichtzahl | Bis zu 20 Schichten (Mischung aus starr + Flex); Typischer Stack: starr 6-8 + Flex 2-4 |
| Mindestspur/Raum | Starr: 4 mil/4 mil; Flex: 3 mil/3 mil |
| Über Typen | Durchläufe Vias (THV), Mikrovias (Durchmesser ≥ 50 µm), begraben und blind vias |
| Kupferdicke | 1 Unzen (typisch); Bis zu 3 Unzen schwereres Kupfer für Hochstrom-Flex-Segmente |
| Flex Bend Radius | ≥ 10 × Dicke, Standard: ≥ 0,5 mm Biegerradius für 0,05 mm Flexdicke |
| Lötmaske | Flexible Lötmaske für Flexbereiche, starre Maske für FR-4; nahtloser Übergang |
| Baugruppenkomponenten | Oberflächenmontage, Durchloch, gemischte SMT/THT-Komponenten; Flexzonen können Versteifungen umfassen |
| Thermalmanagement | Eingebettete Kupferebenen und thermische Vias, um Hotspot -Bereiche zu verwalten |
| Qualitätsstandards | IPC-6013 (Flex), IPC-6012 (starr), IPC-6018 (Starrid-Flex), IPC-A-600-Klasse 2; ROHS / Reach Compliance |
Was sind die kritischsten Konstruktions- und Prozessüberlegungen bei der Planung einer gemischten PCB -Montage?
Materialkompatibilität und Stapelplanung
Das Zusammenspiel zwischen starrem FR-4 und flexiblen Polyimidschichten muss sorgfältig entwickelt werden, um die Delaminierung während des Flexs zu vermeiden. Durch die Kontrolle des Wärmeausdehnungskoeffizienten (CTE) über die Schichten hinweg sorgt die langfristige Zuverlässigkeit durch thermische Zyklen.
Spur und über Integrität in Flexzonen
Flex -Zonen erfordern engere Toleranzen: dünnere Kupferschichten, kontrollierte Spuren/Raum und optimiert über das Design (z. B. gefüllte und plattierte Mikrovien), um der Ermüdung durch Biegung zu widerstehen.
Biegerradius, Flexleben und mechanische Spannung
Angabe der ordnungsgemäßen Biegerradien (≥ 10 × Dicke) und der Durchführung von Flex-Life-Tests unter beabsichtigten dynamischen Bedingungen sorgt dafür, dass die Flexabschnitte die Betriebsbewegung ertragen.
Versteifungsintegration für die Komponentenbaugruppe
Temporäre oder dauerhafte Versteifungen (z. B. FR-4-Blätter oder Polyimid mit Klebstoffrücken) werden häufig verwendet, um die starre Unterstützung während der SMT/THT-Baugruppe in Flexzonen zu simulieren, um genaue Platzierung und Lötung zu gewährleisten, und dann bei Bedarf entfernt.
Thermal- und Signalrouting
Gemischte PCBs kombinieren häufig Hochleistungs- oder HF-Schaltkreise. Ordnungsgemäße Wärme über Arrays und Erdungsebenen, gepaart mit sorgfältiger Schichtzuweisung, beibehalten Sie die Signalintegrität und die Wärmeableitung.
Herstellbarkeit und Kosten Kompromisse
Ausgleiche Komplexität im Vergleich zu Kosten: Erhöhung der Schichtzahlen, Mikrovien oder starker Kupfer erhöhen den Preis. Frühe DFM-Überprüfungen (Design for Manufacturability) sind wichtig, um die Durchführbarkeit und die Kostenwirksamkeit zu validieren.
Test- und Inspektionsfähigkeiten
Gemischte Konstruktionen können die Standard-AOI oder die Röntgenaufnahme einschränken. Für die Validierung der Konnektivität und der Platzierung der Komponenten können möglicherweise benutzerdefinierte Vorrichtungen, flex-freundliche Testgeschäfte oder Flugsondenprüfungen erforderlich sein.
F1: Wofür wird gemischte PCB -Baugruppe verwendet?
A1: Es wird verwendet, wenn nur starre Lösungen zu kurz kommen-wie Wearables, faltbare Geräte, medizinische Implantate, Luft- und Raumfahrtsensor-Arrays-, die eine Anwendung für Flexibilität, Kompaktheit und Zuverlässigkeit fordert.
F2: Wie können Sie die Zuverlässigkeit bei Flex-Rigid-Übergängen gewährleisten?
A2: Durch sorgfältiges Stack-up-Design (passender CTE), kontrollierte Biegerradien, Epoxid- oder Klebstoffbindung in Übergangszonen, ordnungsgemäß durch Plattierung und Tests unter simulierten mechanischen Zyklen.
Die gemischte PCB -Baugruppe steht an der Spitze des modernen Elektronikdesigns - destoverträgt die unübertroffene Integration starrer und flexibler Technologien. Der Schlüssel liegt in der sorgfältigen Stapelplanung, der Spur/über Präzision, mechanischen Flex-Tests, DFM-Analyse und strenger QA, um sowohl die Leistung als auch die Kosten für die Kosten zu gewährleisten.
Bei korrekter Durchführung von Experten -Designregeln, robusten Materialien und präzisen Fertigung entsperren die PCB -Baugruppe neue Produktmöglichkeiten in fortschrittlichen Wearables, Medical, Aerospace, Automotive und Consumer Devices.
BeiFanwayWir bringen mehr als zwei Jahrzehnte über Fachwissen in die Herstellung fortschrittlicher PCB und Starrid-Flex. Unsere gemischten PCB-Montagedienste kombinieren hochwertige Materialien, branchenführende Standards (IPC Compliance, ROHS/Reach) und maßgeschneiderte DFM-Unterstützung, um dauerhafte Hochleistungslösungen im Maßstab zu erreichen.
Unabhängig davon, ob Sie eine Prototyping oder die Produktion mit hoher Volumen vergrößern, sorgt unser Team sicher, dass Design-to-Delivery-Exzellenz.Kontaktieren Sie unsHeute, um Ihre Produktdesigns mit präzisionsmotorierten gemischten PCB-Montage-Lösungen zu erhöhen.
