Fanway ist auf die Bereitstellung effizienter und zuverlässiger End-to-End-PCB-Montagedienste spezialisiert, die genau auf Ihre einzigartigen Anforderungen zugeschnitten sind, um Ihren Produkterfolg zu beschleunigen.
Als Substrate werden FR-4- oder Hochfrequenzmaterialien (z. B. Rogers 4350B) verwendet.
Um die Kontaktzuverlässigkeit zu gewährleisten, wird eine Vergoldung oder eine OSP-Oberflächenbehandlung eingesetzt.
Schlüsselkomponenten, wie zum Beispiel DC-DC-Module, durchlaufen 100 % Alterungstests.

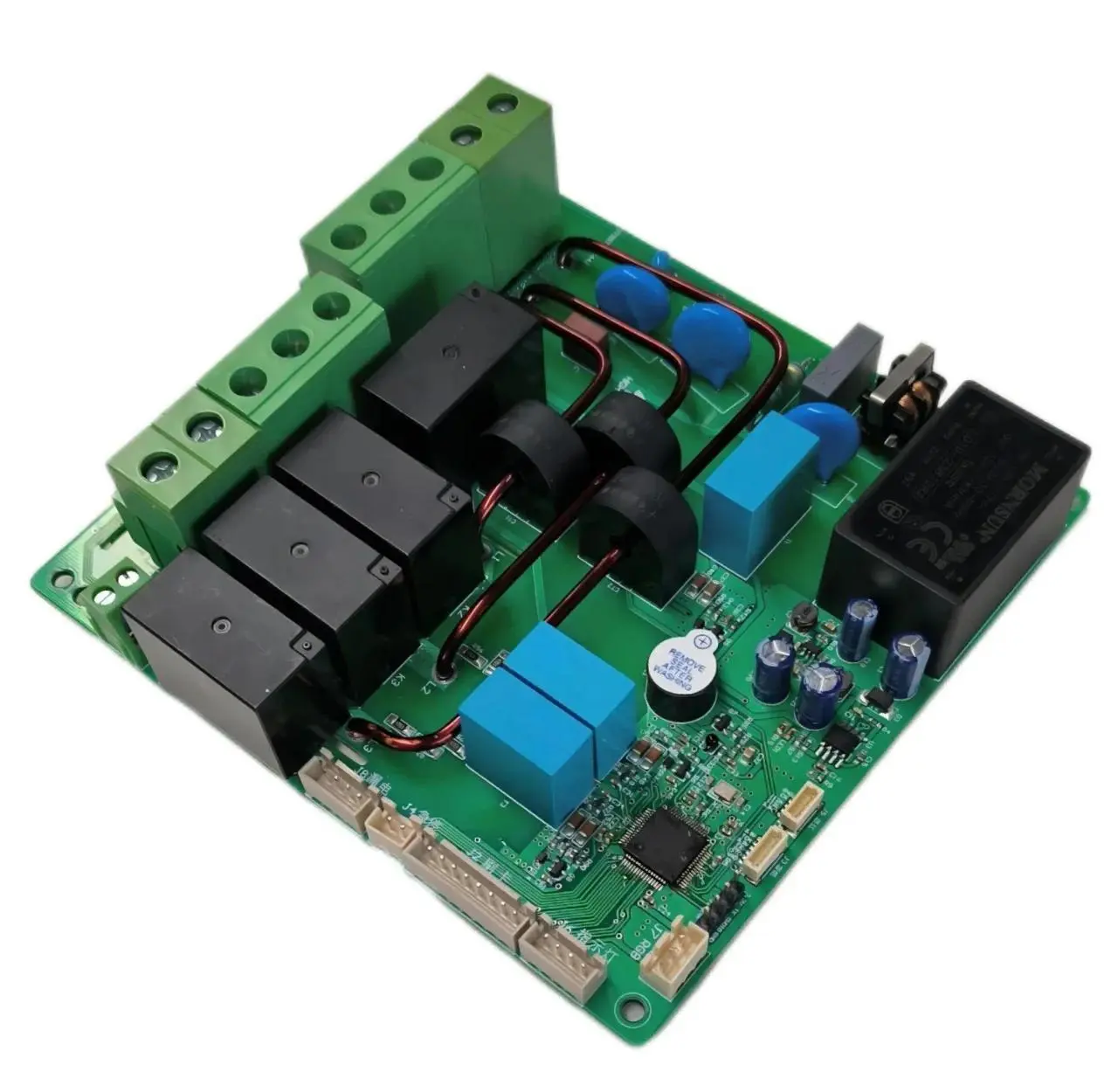

Ladestapel-PCBA-Motherboards werden je nach Lademodus in zwei Typen eingeteilt:
AC-Ladesäulen und DC-Ladesäulen.

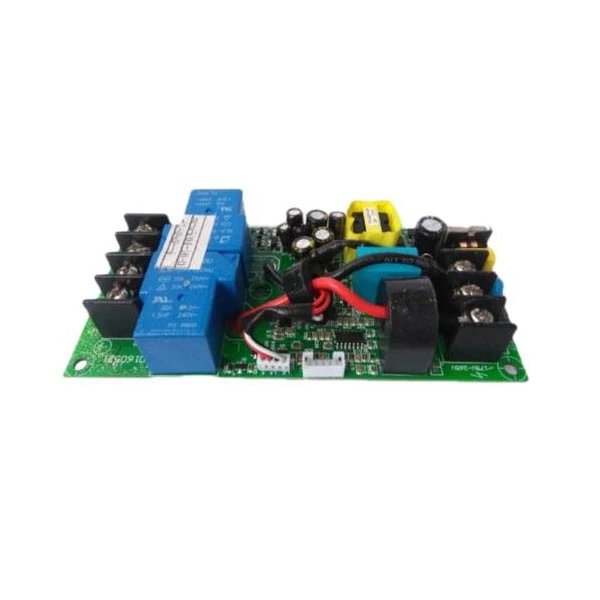

AC-Ladesäulen-Leiterplatte:Diese Platine wandelt den Netzwechselstrom über das On-Board-Ladegerät (OBC) des Fahrzeugs in Gleichstrom um. Zu seinen Kernfunktionen gehören:
CP-Terminalsteuerung:Kommuniziert mit dem BMS des Fahrzeugs über PWM-Signale, um den Ladestatus zu überwachen (z. B. Einsetzen der Pistole, Ladevorbereitung, Ladestart). Die Arbeitsspannung beträgt 12V/9V/6V mit einer Frequenz von 1kHz.
CC-Terminalerkennung:Bestätigt den Verbindungsstatus der Ladepistole durch Widerstandsänderungen und bestimmt die Ausgangsstromkapazität (z. B. entspricht ein Widerstand von 1,5 kΩ einem Strom von 8 A).
Typische Parameter:Eingang 220V AC, Ausgangsleistung 7kW/11kW, Schutzart IP54.

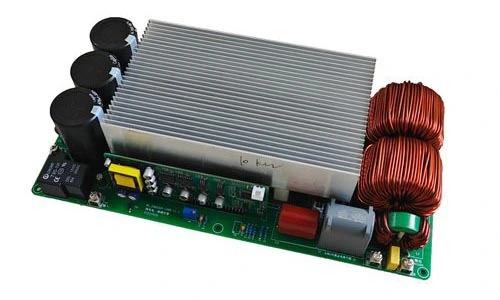

DC-Ladesäulenplatine:Diese Platine gibt Hochspannungs-Gleichstrom direkt aus. Zu seinen Kernmodulen gehören:
AC/DC-Gleichrichtung und PFC-Modul:Wandelt dreiphasigen 380-V-Wechselstrom in Hochspannungs-Gleichstrom (750–850 V) mithilfe der aktiven Power Factor Correction (PFC)-Technologie um, mit einem Wirkungsgrad von über 97 %.
DC/DC-Umwandlungsmodul:Passt die Spannung über die LLC-Resonanztopologie an den erforderlichen Bereich der Batterie an (z. B. 200–920 V) und unterstützt die dynamische Stromsteuerung (bis zu mehreren hundert Ampere).
Typische Parameter:Eingang 380 V AC, Ausgangsleistung 30–120 kW, integrierter STM32F207ZET-Hauptsteuerchip, unterstützt CAN/RS-485-Kommunikation.
Community-Ladestationen:Priorisieren Sie die EMV-Leistung (Norm EN 61000-6-2).
Ultraschnelle Ladestationen für Autobahnen:Muss die Isolationsspannungsanforderung von 2000 V erfüllen.
Fanway bietet Ihnen eine stabile und effiziente Leiterplattensubstratlösung. Für weitere Informationen können Sie uns gerne kontaktieren
